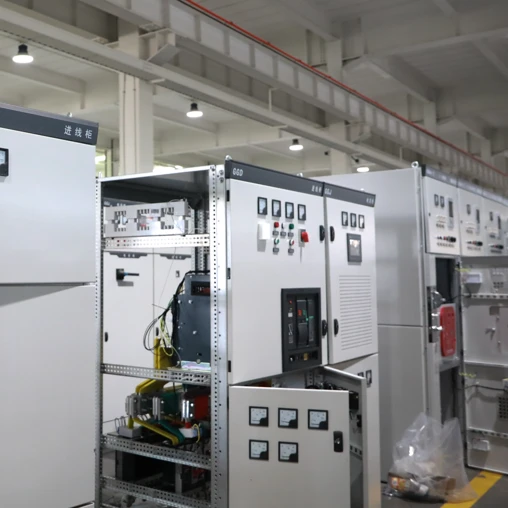

XGN66-12 Ruxsat etilgan yopiq kommutator
Savollaringiz bormi? GNEE savdo vakillari hozir jonli suhbat uchun mavjud
E-xat yuboring:sales@gneeelectric.com
Tel:+8615824687445
Henan GNEE Electric Co., Ltd. Xitoyda xgn66-12 sobit yopiq kommutatorlarning eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Agar siz Xitoyda ishlab chiqarilgan xgn66-12 sobit yopiq kommutatorni sotib olmoqchi bo'lsangiz, fabrikamizdan kotirovkalarni olishga xush kelibsiz. Sifatli mahsulotlar va o'rtacha narx mavjud.
XGN66-12 Ruxsat etilgan yopiq kommutator nima?
TheXGN66-12yopiq quti-turdagi qattiq metall-yopiq oʻtkazgich boʻlib, oʻrta kuchlanishli quvvat taqsimlash tizimlari uchun moʻljallangan. Bu bitta ixcham korpusda elektr energiyasini qabul qilish, taqsimlash, nazorat qilish va himoya qilish uchun to'liq echimni taqdim etadi.
XGN66-12 statsionar yopiq oʻtkazgich qurilmasi 3.6kV, 7.2kV va 12kV uch fazali AC 50Hz bitta shinali tizimlar uchun ishlab chiqilgan yangi{2}}avloddagi yuqori kuchlanishli elektr mahsulotidir. U avariyalarning yuqori darajasi va katta hajmdagi an'anaviy o'tkazgich qurilmalarini hal qilish uchun ilg'or xalqaro texnologiyalarni o'zlashtiradi. Natijada ixcham, ishonchli va xavfsiz ichki kommutator qurilmasi bo'lib, an'anaviy uskunalar hajmining atigi 50% ni egallaydi va yuqori ishlashni ta'minlaydi.
Kommutatsiya moslamasi vakuumli o'chirgichni (ZN63{4}}12 / VS1-12), aylanma o'chirgichlarni (GN30-12 va GN19-12C), topraklama kalitlarini, oqim va kuchlanish transformatorlarini va mikroprotsessorga asoslangan himoya relelarini bitta metall bilan o'ralgan ramkaga birlashtiradi.
XGN66-12-quti-Tiri mahkamlangan metall yopiq oʻtkazgichning asosiy xususiyatlari
XGN66-12 o'tkazish moslamasi xavfsiz va samarali o'rta kuchlanish taqsimotini ta'minlash uchun ixcham dizayn, ishonchli blokirovka va vakuum to'xtatuvchisi texnologiyasini birlashtiradi.
Yilni quti-Qo‘riq turi
An'anaviy kommutatorlarning faqat 50% hajmi. Kichikroq maydon va pastroq balandlik uni joyning cheklangan-shahar podstansiyalari, yopiq tarqatish xonalari va prefabrik podstansiya integratsiyasi uchun ideal qiladi.
Yig'ilgan tuzilma, payvandlash yo'q
Kabinetda profillar va G-profillar bilan biriktirilgan konstruksiyadan foydalaniladi, ular payvandlashsiz - mahkamlagichlar orqali ulanadi. CNC zımbalama va bükme moslashuvchan konfiguratsiya uchun shakl, joylashuv va o'lchamdagi yuqori aniqlikni ta'minlaydi.
Ishonchli besh{0}}Isbotli blokirovka
O'chirish to'xtatuvchisi, ajratuvchi kalit, topraklama kaliti va panel eshigi o'rtasidagi majburiy mexanik blokirovkalar quyidagilarga yo'l qo'ymaydi: to'xtatuvchining noto'g'ri ishlashi, yuk-tokning o'zgarishi, kuchlanishli shinalarning topraklanması, topraklama ulangan holda yopilishi va quvvatlangan bo'linmalarga kirish.
Vakuumli o'chirgich texnologiyasi
ZN63-12 (VS1-12) vakuum to'xtatuvchisi SF6 gazi yoki moyi bo'lmagan muhrlangan vakuumli to'xtatuvchilarga ega. Kam texnik xizmat ko'rsatish, uzoq elektr muddati (50 nominal qisqa tutashuvni uzish operatsiyalari) va ekologik xavfsiz ishlash.
Kengaytirilgan aylanuvchi o'chirish kalitlari
Orqa yuqori qismda GN30-12 aylanma o'chirish kalitlari, pastki qismida esa GN19-12C o'chirish kalitlari ishlatiladi, bu esa asosiy shina sharoitida elektr to'xtatuvchisi bo'linmasiga xavfsiz texnik kirish imkonini beradi.
Keng qamrovli himoya va monitoring
Mikroprotsessorga asoslangan integratsiyalangan-relelar orqali haddan tashqari oqim, qisqa tutashuv, yerga tutashuv, past kuchlanish va haddan tashqari kuchlanishdan-himoyalashni qo'llab-quvvatlaydi. Operatorlar nosoz liniyalarni ajratib qo'yishi va kuchlanish holatini o'zlarini oqim qismlariga ta'sir qilmasdan kuzatishi mumkin.
Oldindan-Urish kabelining uzilishi
Kirish va chiqish kabellari shkafning old pastki qismida ulanadi, bu esa o'rnatish, ishga tushirish va kabelga texnik xizmat ko'rsatishni soddalashtiradi. Paneldan{1}}panelga{2}}busbar ulanishlari oddiy va tezdir.
Kuzatish oynasi va bosimni kamaytirish
Eshikdagi kuzatuv oynalari ichki komponentlarning ish holatini aniq vizual tekshirish imkonini beradi. O'chirish to'xtatuvchisi bo'limi ichki yoy nosozliklari paytida shaxsiy xavfsizlikni ta'minlash uchun bosim o'tkazuvchi kanal bilan jihozlangan.
Maxsus XGN66-12 kommutator konfiguratsiyasi kerakmi?
Bizning muhandislarimiz podstansiya loyihangiz uchun to'g'ri nominal oqim, himoya sxemasi va panel sxemasini tanlashda yordam beradi. 24 soat ichida moslashtirilgan narxni oling.
XGN66-12 Kommutatorning tuzilishi va ichki tartibi
XGN66-12 sobit yopiq o'tkazgich qurilmasi xavfsizlik izolyatsiyasi va texnik xizmat ko'rsatishga kirish uchun to'rtta bo'linmaga bo'lingan quti{2}} tipidagi metall bilan o'ralgan strukturani qabul qiladi.
Kabinet bir nechta ulanish qismlari bilan birlashtirilgan profillar va G-profillardan iborat. Qismlar CNC zımbalama mashinalari, CNC bükme mashinalari va murakkab CNC ishlov berish markazlari tomonidan qayta ishlanadi, bu shakl, joylashuv va o'lchamning yuqori aniqligini ta'minlaydi. Ushbu ishlab chiqarish yondashuvi mijozlarning turli talablarini qondirish uchun turli sxemalarning moslashuvchan kombinatsiyasini ta'minlaydi.
Busbar bo'limi
Asosiy shina va filial shinalari ulanishlarini o'z ichiga oladi. Yuqori orqa qismda joylashgan bo'lib, yoy nosozliklarini oldini olish uchun boshqa bo'limlardan ajratilgan.
O'chirish to'xtatuvchisi bo'limi
Shkafning o'rtasida (pastki qismida) joylashgan. ZN63-12 vakuumli o'chirgichni o'rnatadi. Nosozlik holatlarida operator xavfsizligi uchun bosimni kamaytirish kanali bilan jihozlangan.
O'lchash bo'limi
Oqim transformatorlari, kuchlanish transformatorlari va o'lchash asboblarini o'z ichiga oladi. Izolyatsiya qilingan dizayn hisoblagichlarni xavfsiz kalibrlash va shina quvvatsiz-almashtirish imkonini beradi.
Kabel bo'limi
Shkafning pastki old qismidagi old-kabelni tugatish maydoniga kirish. Xavfsiz texnik xizmat ko'rsatish uchun topraklama kaliti bilan kiruvchi va chiquvchi kabel ulanishlarini qo'llab-quvvatlaydi.
Model belgisi: XGN66-12
- X- Quti-turi yopiq kommutator (Xiangui / quti-turi)
- G- Ruxsat etilgan o'rnatish (O'rnatish / o'rnatish)
- N- Bino ichida foydalanish (Nei / ichki)
- 66- Dizayn tartib raqami
- 12- Nominal kuchlanish 12kV
XGN66-12 Kommutatorning texnik xususiyatlari
XGN66-12 statsionar yopiq kommutator va uning o'rnatilgan ZN63-12 vakuumli elektron to'xtatuvchisi uchun to'liq texnik parametrlar. Barcha qiymatlar GB3906, DL/T404 va IEC62271-200 standartlariga mos keladi.
Kommutatorning asosiy texnik parametrlari
| Parametr | Birlik | Qiymat |
|---|---|---|
| Nominal kuchlanish | kV | 3.6 / 7.2 / 12 |
| Nominal chastota | Hz | 50 |
| Nominal asosiy shina oqimi | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Nominal tarmoqli shina oqimi | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Qisqa vaqtga{0}}bardoshlik oqimi (4s) | kA | 20, 25, 31.5, 40 |
| Nominal cho'qqiga chidamli oqim | kA | 50, 63, 80, 100 |
| Nominal qisqa tutashuv-toki | kA | 20, 25, 31.5, 40 |
| Nominal qisqa tutashuv oqimi (tepalik){0}} | kA | 50, 63, 80, 100 |
| 1-min. quvvat chastotasi chidamli kuchlanish (faza-fazaga-fazaga, fazaga-yerga) | kV | 25, 30, 42 |
| 1 daqiqalik quvvat chastotasi chidamli kuchlanish (to'xtatuvchi bo'shliq) | kV | 27, 34, 48 |
| Nominal chaqmoq impulslariga chidamli kuchlanish (faza-fazaga-fazaga, fazadan-tuproqqa{3}}) | kV | 40, 60, 75 |
| Nominal chaqmoq impulslariga chidamli kuchlanish (to'sar bo'shlig'i) | kV | 46, 70, 85 |
| Himoya sinfi (qo'shimcha) | - | IP2X / IP3X / IP4X |
| O'rnatish turi | - | Ruxsat etilgan o'rnatish, ichki |
| Olchamlari (G x D x Y) | mm | 900 x 1000 x 2300 (standart) |
| Panel kengligi variantlari | mm | 800 / 1000 |
| Amaldagi standartlar | - | GB3906, DL/T404, IEC62271-200 |
ZN63-12 vakuumli to'xtatuvchining parametrlari
| Parametr | Birlik | Qiymat |
|---|---|---|
| Nominal kuchlanish | kV | 12 |
| Nominal oqim | A | 630, 1250 |
| Nominal qisqa tutashuv-toki | kA | 20, 25, 31.5 |
| Nominal qisqa tutashuv oqimi (tepalik){0}} | kA | 50, 63, 80 |
| Qisqa vaqtga{0}}bardoshlik oqimi (4s) | kA | 20, 25, 31.5 |
| Nominal cho'qqiga chidamli oqim | kA | 50, 63, 80 |
| Mexanik chidamlilik | operatsiyalar | 10 000 dan katta yoki unga teng |
| Qisqa{0}}elektron uzilish vaqti | marta | 50 |
| Nominal ishlash ketma-ketligi | - | O-0,3s-CO-180s-CO |
| Kontakt zarbasi | mm | 11 ± 1 |
| Sayohatda-aloqa | mm | 4 ± 0.5 |
| Fazalararo markaz masofasi | mm | 210 |
| Ochilish tezligi | m/s | 1.2 ± 0.2 |
| Yopish tezligi | m/s | 0.6 ± 0.2 |
| Ochilish vaqti | Xonim | 60 dan kam yoki teng |
| Yopilish vaqti | Xonim | 75 dan kam yoki teng |
| Uch bosqichli ochilish sinxronizatsiyasi- | Xonim | 2 dan kichik yoki teng |
| Loop qarshiligi | µΩ | 45 dan kam yoki teng |
Ishlash muhiti shartlari
| Vaziyat | Talab |
|---|---|
| Atrof-muhit harorati | -25 darajadan +40 darajagacha (24 soatlik oʻrtacha +35 darajadan kam yoki unga teng) |
| Nisbiy namlik | Kunlik o'rtacha 95% dan kam yoki teng, oylik o'rtacha 90% dan kam yoki teng |
| Balandlik | 1000 m dan kam yoki unga teng (balandroq balandliklar uchun ishlab chiqaruvchi bilan maslahatlashing) |
| Gorizontal egilish | 3 darajadan kamroq yoki unga teng |
| Seysmik intensivlik | 8 darajadan kam yoki unga teng |
| Ekologik cheklovlar | Yong'in, portlash, kuchli ifloslanish, kimyoviy korroziya yoki kuchli tebranish / zarba yo'q |
XGN66-12 ichki statsionar kommutatorlarning ilovalari
XGN66-12 kommutatori elektr stantsiyalari, podstansiyalar, sanoat ob'ektlari va tijorat binolarida nazorat qilish, himoya qilish va nazorat qilish funktsiyalari bilan elektr energiyasini qabul qilish va tarqatish uchun keng qo'llaniladi.
- Elektr stansiyalari:Ishlab chiqarish ob'ekti yordamchi quvvat taqsimoti
- Substansiyalar:Birlamchi va ikkilamchi taqsimlovchi podstansiyalar
- Sanoat va konchilik:Zavod va shaxta quvvatini qabul qilish/tarqatish
- Koʻp qavatli-binolar:Tijorat binolari uchun MV kommutatorlari
- Shahar taqsimoti:Shahar tarmoqlarini qabul qilish va tarqatish
- Qishloq tarmoqlari:Qishloq elektr tarmoqlarini isloh qilish loyihalari
- Ring tarmog'i:Kommutatsiya stantsiyalarida halqali asosiy bloklar bilan birlashtirilgan
- Jamoat ob'ektlari:Maktablar, shifoxonalar, infratuzilma loyihalari
- Prefabrik podstansiyalar:Yilni nimstansiya integratsiyasi
XGN66-12 kommutatori toʻgʻridan-toʻgʻri halqali asosiy bloklar bilan birlashtirilishi mumkin, bu esa uni ikkilamchi podstansiyalar va kommutatsiya stansiyalari uchun ajoyib nomzod qiladi. Bu oʻzaro muvofiqlik siz bitta sotuvchining ekotizimiga bogʻlanmaganligingizni anglatadi – siz XGN66-12 sifatini kerakli joyda olasiz, shu bilan birga standart halqa konfiguratsiyalari bilan tarmogʻingizni kengaytirish uchun moslashuvchanlikni saqlaysiz.
Nima uchun XGN66-12 mahkamlangan metall o'tkazgichli o'tkazgichni tanlash kerak?
XGN66-12 quti tipidagi qo‘zg‘almas o‘tkazgichni an’anaviy yechib olinadigan kommutator bilan--yonma taqqoslash.
| Taqqoslash | XGN66-12 Ruxsat etilgan kommutator | An'anaviy olinadigan kommutator |
|---|---|---|
| Ovoz balandligi | ~50% an'anaviy (ixcham) | Standart (kattaroq maydon) |
| O'rnatish turi | Ruxsat etilgan, tortib olinadigan vagon yo'q | Yechib olinadigan yuk mashinasi |
| O'chirish to'xtatuvchisi | ZN63-12 vakuumli CB (muhrlangan to'xtatuvchi) | ZN63-12 yoki moy/SF6 CB |
| Narxi | Pastki (oddiy tuzilish) | Yuqori (murakkab mexanizm) |
| Xizmat | Oddiy, old-kirish | Yuk mashinasini olib qo'yishni talab qiladi |
| Qulflash | Beshta-mexanik blokirovka | Standart blokirovka |
| uchun eng yaxshisi | Ruxsat etilgan{0}}yuk podstansiyalari, tarqatish | Tez-tez CB almashtirish ilovalari |
Bugun XGN66-12 kommutator narxini oling
24 soat ichida tezkor javob. Bepul texnik maslahat. 630A–3150A nominal oqim va 20kA–40kA qisqa tutashuv quvvati uchun moslashtirilgan konfiguratsiyalar mavjud.
BIZNING FABRIK
TSS
XGN66-12 kommutatorining nominal kuchlanishi qanday?
XGN66-12 statsionar yopiq kommutator qurilmasi 3,6kV, 7,2kV va 12kV uch fazali AC 50Hz tizimlari uchun baholanadi, bu esa uni o'rta kuchlanish tarqatish ilovalari uchun mos qiladi. Bu kuchlanish diapazonida bitta shina segmentatsiyasini osonlik bilan boshqaradi.
XGN66-12 kommutatori qanday standartlarga mos keladi?
XGN66-12 kommutatori milliy GB3906 ("3–35kV AC metall-yopiq oʻtkazgich"), DL/T404 ("Ichki oʻzgaruvchan tok yuqori kuchlanishli oʻtkazgichlarni buyurtma qilish uchun texnik shartlar") va xalqaro standart IEC62271-200c Metall-Kommutator ("Metall-End Control") bilan mos keladi. 1kV dan yuqori va 52kV ga qadar va shu jumladan kuchlanish").
XGN66-12 kommutatorlarining o'lchamlari qanday?
XGN66-12 kommutator panelining standart o'lchamlari taxminan 900 mm (Vt) × 1000 mm (D) × 2300 mm (H), sxemaga qarab panel kengligi 800 mm yoki 1000 mm bo'lishi mumkin. U an'anaviy elektr uzatish moslamalari hajmining atigi 50% ni egallaydi.
XGN66-12da besh-proof blokirovka funksiyasi nima?
Beshta{0}}proof blokirovkasi quyidagilarni oldini oladi:
(1) o'chirgichlarning noto'g'ri ishlashi, (2) yuk toki bilan o'chirgichlarni yuklash/ajratish, (3) kuchlanishli shinalar bilan yerga ulash kalitlarini yopish, (4) topraklama kalitlari yopilganda avtomatik o'chirgichlarni yopish va (5) quvvatlangan bo'linmalarga kirish. Bu IEC62271-200 talablariga muvofiq operator va uskunalar xavfsizligini ta'minlaydi.
XGN66-12 kommutatorlarini halqali asosiy bloklar bilan ishlatish mumkinmi?
Ha. XGN66-12 to'g'ridan-to'g'ri halqali asosiy bloklar (RMU) bilan birlashtirilishi mumkin, bu uni ikkilamchi podstansiyalar va kommutatsiya stantsiyalari uchun ajoyib nomzod qiladi. Bu oʻzaro muvofiqlik sizni bitta sotuvchining ekotizimiga bogʻlamasdan tarmoq ortiqcha va yuk almashish moslashuvchanligini taʼminlaydi.
XGN66-12 da vakuumli o'chirgichning mexanik ishlash muddati qanday?
XGN66-12 kommutatoridagi ZN63-12 vakuumli avtomatik toʻxtatuvchining mexanik chidamliligi 10 000 yoki undan ortiq operatsiyaga, 50 ta qisqa tutashuv-oʻchirish operatsiyalariga ega. Nominal ish ketma-ketligi O-0.3s-CO-180s-CO.
