Quruq turdagi transformator sariqlari uchun termal sinf B / F / H farqi

Elektr jihozlarini loyihalash yoki sotib olayotganda, tushunishuchun termal sinf B / F / H farqiquruq turdagi transformatoro'rashlartizim ishonchliligi va xavfsizligini ta'minlash uchun zarurdir. Issiqlik klassi yoki izolyatsiya klassi transformatorning izolyatsiyalash tizimi ishlash muddati tez pasayishdan oldin bardosh bera oladigan maksimal haroratni belgilaydi. Siz uchun noto'g'ri termal sinfni tanlashquruq{0}}turdagi transformatormuddatidan oldin ishlamay qolishi, yong'in xavfi va qimmat turadigan vaqtga olib kelishi mumkin.



Bosh vazir sifatidaquyma qatronlar quruq turdagi transformator ishlab chiqaruvchilariva global yetkazib beruvchi,GNEEyuqori samaradorlik-ishlab chiqarish bo‘yicha 18 yildan ortiq tajribaga egauch fazali -quruq{1}}turdagi transformatorbirliklar. Biz nozik o'rash va vakuumli quyish texnologiyasi bilan jihozlangan jahon{1}}sinfdagi ishlab chiqarish korxonasini boshqaramiz.



Sizga kerakmi yoki yo'qmiichki uch{0}}fazali transformatortijorat osmono'par bino yoki mustahkam uchunquyma qatronlar taqsimlash transformatorisanoatda foydalanish uchun GNEE sizning maxsus issiqlik talablaringizga moslashtirilgan-to'g'ridan-to'g'ri zavod yechimlarini taqdim etadi.





Thequruq turdagi transformator sariqlari uchun termal sinf B / F / H farqibirinchi navbatda xalqaro standartlar (IEC 60085 va NEMA) bilan belgilanadi. Ushbu sinflar ishlab chiqarishda ishlatiladigan materiallarning "issiqlik chidamliligi" ni ifodalaydiquruq yadroli transformator, masalan, qatronlar, lentalar va simli qoplamalar.



• B toifasi:ning maksimal ish haroratiga imkon beradi130 daraja. Bu anʼanaviy standartdir, lekin yuqori unumdorlikdagi zamonaviy-birliklarda kamdan-kam uchraydi.
• F sinf:ning maksimal ish haroratiga imkon beradi155 daraja. Bu hozirda a uchun sanoat standartidiruch-fazali quyma qatron transformatori.
• H sinfi:ning maksimal ish haroratiga imkon beradi180 daraja. Bu sinf joy cheklangan va issiqlik ishlab chiqarish yuqori boʻlgan-talab yuqori boʻlgan muhitlar uchun ajratilgan.



a uchunquyma lasan quruq turdagi transformator, izolyatsiya tizimi nafaqat atrof-muhit haroratiga, balki elektr qarshilik (yuk yo'qotishlari) tufayli yuzaga keladigan harorat ko'tarilishiga ham bardosh berishi kerak.

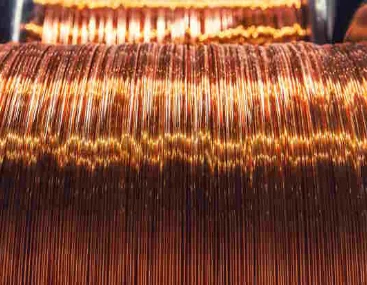

Yuqori sifatli mis o'rashlarning-yaqindan surati





Haqiqatan ham tushunish uchunquruq turdagi transformator sariqlari uchun termal sinf B / F / H farqi, biz "haroratning ko'tarilishi" qanday hisoblanganiga qarashimiz kerak. Umumiy harorat aquyma qatron quvvat transformatoriBu atrof-muhit harorati (odatda 40 daraja deb taxmin qilinadi), ruxsat etilgan harorat ko'tarilishi va "issiq nuqta" uchun xavfsizlik chegarasining yig'indisidir.



a.dauch fazali -quruq{1}}turdagi transformator, F klassi juda ma'qul, chunki u narx va chidamlilik o'rtasida mukammal muvozanatni ta'minlaydi. F sinf birligi haroratni 100K (Kelvin) ga oshirish imkonini beradi. Atrof-muhit juda issiq bo'lsa yokiquruq tarqatish transformatoritez-tez haddan tashqari yuklarni bartaraf etishi kerak, H sinfiga o'tish xavfsizroq sarmoyadir. Ushbu qo'shimcha issiqlik bo'shlig'i izolyatsiyaning vaqt o'tishi bilan mo'rtlashishiga yo'l qo'ymaydi, bu pastki qismdagi qisqa tutashuvlarning keng tarqalgan sababidir.quruq quyma qatron transformatorlari.





Quyida sizga tasavvur qilish uchun batafsil taqqoslash jadvali keltirilganquruq turdagi transformator sariqlari uchun termal sinf B / F / H farqistandart ish sharoitlariga asoslangan (atrof-muhit harorati 40 darajani hisobga olgan holda).



Izolyatsiya klassi	Maks. Umumiy harorat	Ruxsat etilgan harorat. Ko'tarilish	Issiq nuqta chegarasi	Oddiy dastur
B sinf	130 daraja	80K	10 daraja	Kichik, eskiroq{0}}past kuchlanishli birliklar
F sinf	155 daraja	100K	15 daraja	Standartquyma qatron turi transformator
H sinf	180 daraja	125K	15 daraja	Yuqori-yukichki uch{0}}fazali transformator
C sinf	220 daraja +	150K+	30 daraja	Ixtisoslashtirilgan yuqori{0}}temperli qazib olish/tortish





Hozirgi bozordaquruq turdagi transformator sariqlari uchun termal sinf B / F / H o'rtasidagi farqko'pincha birlikning jismoniy hajmi va samaradorligini anglatadi. Akam yo'qotish quruq{0}}turi transformatorH sinfidagi izolyatsiyadan foydalanish yanada ixcham tarzda ishlab chiqilishi mumkin, chunki materiallar yuqori issiqlik zichligi bilan xavfsiz tarzda ishlay oladi.



Bundan tashqari, GNEEquyma qatron quvvat transformatorimodellar F va H sinflariga muvofiqlik uchun maxsus ishlab chiqilgan ilg'or epoksi qatronlardan foydalanadi. Ushbu qatronlar quyidagilarni ta'minlaydi:

• Olovga chidamlilik:uchun muhim bo'lgan{0}}o'z-o'zini o'chirish xususiyatlariichki uch{0}}fazali transformatoro'rnatishlar.
• Namlikka qarshilik:Quyma qatronlar sarg'ishlarni o'rab oladi, bu esa uni nam sharoitda B sinfidagi ochiq-ventilyatsiya qilingan qurilmalardan ustun qiladi.
• Mexanik quvvat:Yuqori termal sinflar odatda termal kengayish va qisqarish davrlarida yorilishga qarshilik ko'rsatadigan qattiqroq qatronlarni o'z ichiga oladi.uch-fazali quyma qatron transformatori.







Elektrotexnika sohasidagi "10 qoidasi" nominal issiqlik chegarasidan har 10 darajaga ko'tarilishi uchun izolyatsiyaning ishlash muddati ikki baravar qisqaradi. Bu nima uchun ekanligini ta'kidlaydiquruq turdagi transformator sariqlari uchun termal sinf B / F / H farqiROI uchun juda muhim.



a ni tanlash orqaliquyma qatronlar taqsimlash transformatoriyuqori termal sinf bilan (masalan, H sinfi), lekin uni F sinfidagi haroratlarda ishlatsangiz, siz katta xavfsizlik buferini yaratasiz. Bu GNEE muhandislari tomonidan mijozlarimizga “Ultra-ishonchli” yechimlarni taqdim etishda qo‘llaniladigan umumiy strategiya.



Etakchi sifatidaquyma qatronlar quruq turdagi transformator ishlab chiqaruvchilari, bizningquruq quyma qatron transformatorlariharorat ko'tarilishi belgilangan termal sinf chegaralarida yaxshi saqlanib turishini tekshirish uchun to'liq{0}}yuklash sharoitida sinovdan o'tkaziladi.





Qaerga o'rnatasizichki uch{0}}fazali transformatorqaysi termal sinfni tanlash kerakligini belgilaydi:

• Tijorat binolari:F klassi odatda HVAC va yoritish yuklari uchun-etarli va eng tejamkor hisoblanadi.
• Data markazlari va shifoxonalar:H klassi yukning kritik tabiati va garmonik{0}}induktsiyali isitish potentsiali tufayli tavsiya etiladi.quyma lasan quruq turdagi transformator.
• Qayta tiklanadigan energiya (Quyosh/shamol):Ko'pincha invertor xonalarida joylashgan o'zgaruvchan yuklarni va atrof-muhit issiqligini boshqarish uchun H yoki undan yuqori sinf talab qilinadi.



GNEEkam yo'qotish quruq{0}}turi transformatordiapazoni ushbu talablardan oshib ketish uchun mo'ljallangan va sizga aquruq yadroli transformatorbosim ostida salqin bo'lib qoladi.



GNEE omborida bir qator tayyor transformatorlar





GNEE ni tanlash texnik shaffoflikni birinchi o'ringa qo'yadigan ishlab chiqaruvchi bilan ishlashni anglatadi. Biz shunchaki sotmaymizquruq tarqatish transformatori; biz to'liq ishlab chiqilgan yechimni taqdim etamiz. Bizningquyma qatron turi transformatorishlab chiqarish liniyasi ISO 9001 standartlariga amal qiladi va har bir birlik termal sinfning yaxlitligini isbotlash uchun qisman tushirish sinovlari va harorat ko'tarilishi testlarini o'z ichiga olgan jiddiy muntazam sinovlardan o'tadi.



ni solishtirgandaquruq turdagi transformator sariqlari uchun termal sinf B / F / H farqi, siz GNEE ning F va H sinfidagi yuqori sifatli materiallardan foydalanishga sodiqligi sizning loyihangiz xavfsizlik va energiya samaradorligi bo'yicha eng yuqori global standartlarga javob berishini ta'minlashini bilib olasiz.





Tushunishquruq turdagi transformator sariqlari uchun termal sinf B / F / H farqixarid qilish bo'yicha aqlli qaror qabul qilishning kalitidir. F sinfining standart ishonchliligi yoki H toifasining og'ir{1}}ish ko'rsatkichlari kerak bo'ladimi, to'g'ri izolyatsiya sinfini tanlashquruq{0}}turdagi transformatoro'n yillar davomida xavfsiz ishlaydi.

Narx so'rash



Keyingi loyihangiz uchun to'g'ri izolyatsiyani belgilashga tayyormisiz?"Optimallashtirilgan" bo'lsa, "standart" bilan kifoyalanmang.



Bugun GNEE bilan bog'laningkeng qamrovli texnik maslahat va raqobatbardosh taklif uchunuch fazali -quruq{1}}turdagi transformatorvaquyma qatron quvvat transformatorimahsulotlar. Mutaxassislarimiz jamoasi sizning ehtiyojlaringiz uchun mukammal mosini topish uchun termal sinflarning murakkabliklarida harakat qilishda yordam berishga tayyor.Boshlash uchun hozir so'rang!



1000 kVA transformatorni etkazib berish muddati qancha?

1000 kVA transformator uchun odatdagi ishlab chiqarish muddati 30-45 kun. Moslashtirilgan dizaynlar yoki katta miqdorlar qo'shimcha vaqt talab qilishi mumkin.



1000 kVA transformatorlar uchun sinov hisobotlarini taqdim etasizmi?

Ha, yuqori{0}}sifatli yetkazib beruvchilar 1000 kVA transformatorlar uchun to‘liq sinov hisobotlarini, jumladan, muntazam sinovlar, turdagi sinovlar va ixtiyoriy{2}}tomonlama tekshiruv hisobotlarini (SGS, BV va boshqalar) taqdim etadilar.



Yog'li transformatorlarda moyning asosiy roli nimada?

Yog 'transformatorlaridagi yog' ikki xil funktsiyani bajaradi: izolyatsiya va sovutish. U elektr qochqinlarining oldini olish uchun to'siq bo'lib xizmat qiladi va hosil bo'lgan issiqlikni tarqatadi, haddan tashqari issiqlik va elektr nosozliklarining oldini oladi.



Dielektrik kuch sinovini qanchalik tez-tez o'tkazish kerak?

Transformatorning optimal ishlashini ta'minlash uchun dielektrik kuch sinovlari odatda har yili yoki ishlab chiqaruvchi tomonidan tavsiya etilgan ish sharoitlariga mos ravishda tavsiya etiladi.



Nima uchun transformatorga texnik xizmat ko'rsatish uchun yog 'miqdorini kuzatish kerak?

Yog 'darajasini kuzatish juda muhim, chunki past yog' darajasi haddan tashqari qizib ketishga va izolyatsiya qobiliyatining pasayishiga olib kelishi mumkin, bu esa elektr nosozliklari xavfini oshiradi.



Transformatorlarda termal ortiqcha yuklanishni qanday choralar ko'rishi mumkin?

Issiqlik haddan tashqari yuklanishining oldini olish choralari yuk taqsimotini optimallashtirish, sovutishning ilg'or usullarini qo'llash va kerak bo'lganda tezkor tuzatuvchi harakatlar bilan doimiy haroratni kuzatishni o'z ichiga oladi.



Transformatorga texnik xizmat ko'rsatishda termal tasvir qanday yordam beradi?

Termal tasvirlar elektr bilan bog'liq muammolarni yoki potentsial komponentlarning nosozliklarini ko'rsatishi mumkin bo'lgan faol nuqtalarni aniqlash uchun infraqizil tasvirlarni oladi, bu esa erta aralashuvga va katta nosozliklarning oldini olishga imkon beradi.
