Transformator uchun bosim o'chirish klapanlari: yakuniy qo'llanma
May 27, 2026
Xabar QOLDIRISH
Thebosim o'chirish valfitransformatorlar uchun bosimdan himoya qiluvchi qurilma turidir. Transformator ichida jiddiy nosozlik yuzaga kelganda, yog 'parchalanadi va katta miqdorda gaz hosil qiladi. Transformator asosan muhrlangan idish bo'lgani uchun va konservatorga ulash trubkasi nisbatan kichik diametrga ega bo'lganligi sababli, faqat ushbu quvurga tayanib, bosimni samarali va tez pasaytira olmaydi. Bu tank ichidagi bosimning keskin oshishiga olib keladi, bu esa transformator idishining yorilishiga olib kelishi mumkin. Bosim o'chirish valfi o'z vaqtida ochilib, tank ichidagi bosimni kamaytirish uchun transformator moyining bir qismini chiqaradi. Tankdagi bosim tushgandan so'ng, bosim o'chirish valfi tankning muhrini saqlab turish uchun avtomatik ravishda yopiladi.

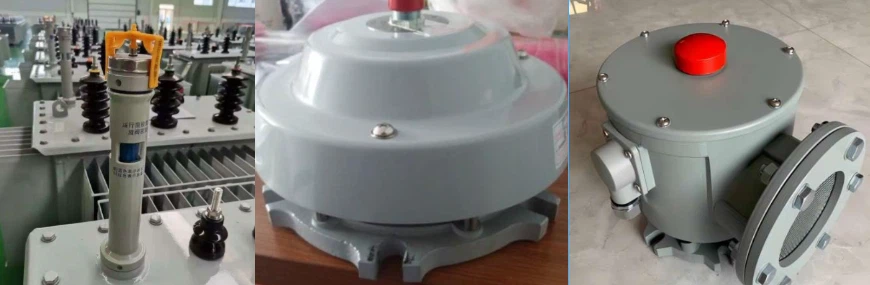

Kompaniyamiz turli xil modellar, kalibrlar va ochilish bosimidagi bosim o'chirish klapanlarini ishlab chiqaradi. Mahsulot modellari YSF4 seriyasidan YSF16 seriyasiga qadar; asosiy moy quyish kalibrlari PH25mm, PH50mm, PH80mm va PH130mmni o'z ichiga oladi; ochilish bosimiga 15kPa, 25kPa, 35kPa, 55kPa, 70kPa, 85kPa va 138kPa kiradi. An'anaviy elektr signalizatsiya signallariga qo'shimcha ravishda, mahsulotlar kompyuterlar uchun elektr signalizatsiya funksiyalari bilan ham qo'shilishi mumkin, bu esa ikki kanalli elektr signalini chiqarish imkonini beradi. Ular, shuningdek, bosim qiymati o'zgarishlarini 4 ~ 20 mA analog chiqishga aylantirishi mumkin va RS485 aloqa protokoli bilan jihozlanishi mumkin.
Bosim o'chirish klapanlarimizning xususiyatlari: o'rnatilgan-elektr o'tkazgich, yuqori xavfsizlik va ishonchlilik, uch{1}}yaxshi ishlash (namlikka-, mog'orga-, tuzga-tumanga chidamli) va qulay simlar. Shuningdek, biz mijozlar talablariga muvofiq moslashish harorati, maxsus muhit, aloqa sig'imi, chiqish usullari, simlarni ulash usullari va boshqalar uchun moslashtirilgan xizmatlarni taqdim eta olamiz.
Bosim o'chirish klapanining ishlash printsipi
Bosim o'chirish klapanining ishlash printsipi
Bosimdan himoyalanish bosim o'chirish moslamalari yordamida amalga oshiriladi. Transformator ichida jiddiy nosozlik yuzaga kelganda, bosim o'chirish moslamasi yog'ning kengayishi va parchalanishi natijasida hosil bo'lgan g'ayritabiiy bosimni zudlik bilan chiqarib yuboradi, bu esa tankning shikastlanishini oldini oladi va katta yo'qotishlarga olib keladi.
Bosim o'chirish moslamalarining ikki turi mavjud: xavfsizlik ventilyatori (portlashdan-saqlovchi trubka) va bosim o'chirish valfi. Xavfsizlik ventilyatori yorilish disk tuzilishidan foydalanadi, u transformatorning ichki bosimi ko'tarilganda bosimni bo'shatish uchun buziladi. Bosim o'chirish valfi xavfsizlik ventilyatsiyasiga muqobil bo'lib, hozirda keng qo'llaniladi. Uning tuzilishi prujinali-diskdan iborat; bosim bahor kuchini yengib chiqqanda, disk bosimni bo'shatish uchun ochiladi, uning eng katta afzalligi avtomatik tiklash qobiliyatidir.
Bosim o'chirish klapanlari odatda mos keladigan ochilish va yopish bosimlarini talab qiladi, nosozlikni ochish vaqti 2 ms dan kam. Shuning uchun, bosim o'chirish valfini tekshirishda ochilish bosimi, yopilish bosimi va ochilish vaqti tekshirilishi kerak. Bosim o'chirish valfi valfning harakati bilan birgalikda ishlaydigan kontaktlar bilan jihozlangan bo'lib, signalni ogohlantirish yoki o'chirish uchun ishlatiladi.
Bosim o'chirish klapanining ichki tuzilishi
O'rnatish joyi va miqdori
Vana tanasi odatda tank qopqog'iga yoki yon devorga o'rnatiladi, ularning soni yog'ning umumiy hajmining gradientiga ko'ra tuzilgan. Turni tanlashda, barcha ish sharoitida valfning "deflagratsiya jabhasida" o'z vaqtida ochilishini ta'minlash uchun yog 'darajasini ham hisobga olish kerak.
Nima uchun transformator tanki "bosim o'chirish valfi" bilan jihozlangan bo'lishi kerak?
Transformatorda qisqa tutashuv, elektr yoyi yoki kuchli qizib ketish kabi ichki nosozlik yuzaga kelganda, izolyatsion yog 'tez parchalanadi. Vodorod va metan kabi gazlar hajmi bir zumda o'nlab marta kengayadi va tank ichidagi bosim atigi o'nlab millisekundlarda 0,1 MPa dan oshishi mumkin. Samarali bosim o'tkazilmasa, po'lat idish bir soniya ichida yorilib ketadi, so'ngra portlashlar, yong'inlar va elektr tarmog'i va xodimlar xavfsizligiga xavf tug'diradigan zarbalarni o'z ichiga olgan halokatli zanjir reaktsiyasi boshlanadi.
Bosim o'chirish valfi ushbu "hayot{0}}yoki-o'lim momenti uchun maxsus ishlab chiqilgan va portlashni atigi 0,001 soniya ichida to'xtatib turadigan so'nggi himoya chizig'idir.
Asosiy funktsiyalar (transformator ichidagi ortiqcha bosimning shikastlanishining oldini olish)
Portlashdan- himoyalanish va bosimni tez tushirish
Tank bosimi g'ayritabiiy ravishda ko'tarilganda, bosim o'chirish valfi millisekundlarda faollashishi va bosimni bo'shatishi mumkin. Bu tezkor{1}}javob xususiyati tankning haddan tashqari bosim tufayli deformatsiyalanishi yoki yorilishining oldini oladi va uni transformatorning jismoniy strukturaviy yaxlitligini himoya qiluvchi muhim xavfsizlik moslamasiga aylantiradi.
Muhrlashni saqlash va ifloslanishni blokirovka qilish
Bosim tushirilgandan so'ng, valf diski tank ichidagi ozgina ijobiy bosimni saqlab, avtomatik ravishda qayta tiklanadi. Bu nafaqat ichki ortiqcha bosimni chiqarib tashlaydi, balki tashqi havo, namlik va iflosliklarning kirib kelishiga to'sqinlik qiladi, yog 'sifatining pasayishi va ichki komponentning namligining kirib kelishining oldini oladi, shu bilan transformatorning uzoq{1}}barqaror ishlashini ta'minlaydi.
Holat ko'rsatkichi va nosozlik signali
Vana tanasiga o'rnatilgan pushti mexanik indikator novda bosimni kamaytirish vaqtida valf diski tomonidan ko'tarilib, ish holatini aniq ko'rsatish uchun himoya qopqog'idan 30-46 mm yuqoriga chiqadi (qo'lda qayta o'rnatish kerak). Ba'zi modellar signal kalitini birlashtiradi, bu esa bosimni kamaytirish vaqtida elektr signalini ishga tushiradi. Signal mikroswitch orqali monitoring tizimiga uzatiladi, bu esa masofadan nosozlikni erta ogohlantirish imkonini beradi.
Operatsion va ta'mirlash bo'yicha ehtiyot choralari
Vana korpusining mahkamligini davriy tekshiruvdan o'tkazayotganda, rezina qistirmalarning eskirganligini yoki yorilib ketganligini tekshirishga e'tibor bering. Yiliga bir marta ish faoliyatini tekshirish tavsiya etiladi: valfni quruq azot bilan belgilangan ochilish qiymatiga qadar asta-sekin bosim o'tkazing va ochilish bosimi va tiklash vaqtini yozing. Qishda valf portida muz to'planishini tozalang va yozda chang filtrining tiqilib qolganligini tekshiring. Agar takroriy noto'g'ri operatsiyalar kuzatilsa, bu transformatorda yashirin ichki nosozlikni ko'rsatishi mumkin.
YSF seriyali bosim o'chirish klapanlari
Model tavsifi
Tavsif: D- yo‘nalishli inyeksiya bilan, K- elektr signalli, SK (yoki KK) - ikki tomonlama elektr signalli, J- mexanik signalli, TH- issiq va nam zona hududi, TA- quruq tropik va issiq zona, T{6}} quruq va issiq zona, T{6}} B- blokirovka qiluvchi qurilma bilan degan ma'noni anglatadi.
O'rnatish pozitsiyasi:tank qopqog'ida, ko'taruvchi o'rindiqda yoki tankning yuqori yon devorida;
Ekologik talablar: -30 daraja ~ 50 daraja; Ish muhiti talablari: -30 daraja ~ +115 daraja.
25 mm va 50 mm diametrli YSF seriyali bosim o'chirish klapanlari
25 mm va 50 mm diametrli YSF seriyali bosim o'chirish klapanlari moyli elektr jihozlarining moy kamerasini himoya qilish uchun ishlatiladigan qurilma. U asosan quti tipidagi podstansiyalar, to'liq muhrlangan transformatorlar, yuqori kuchlanishli kalitlar, quvvat kondensatorlari, reaktorlar va yuk bo'yicha kran almashtirgichlar kabi quvvat uskunalari uchun ishlatiladi.
YSF seriyali diametri 50 mm bo'lgan bosim o'chirish valfi
Diametri 50 mm bo'lgan YSF4II seriyali bosim o'chirish valfi yangi ishlab chiqilgan va takomillashtirilgan bosim o'chirish klapanidir. Ushbu mahsulot transformatorlar, yuqori voltli kalitlar, quvvat kondansatkichlari, reaktorlar va yuk krani almashtirgichlari kabi moyli elektr jihozlarining moy kamerasini himoya qilish uchun ishlatiladi. Yaxshilangan bosim o'chirish klapanining chiqish qutisi yanada oqilona ulanish muhriga, uchta ishonchli ishlashga ega va qulfni o'rnatish va olib tashlash uchun qulayroqdir.
Diametri 80 mm va 130 mm bo'lgan YSF seriyali bosim o'chirish klapanlari
80 mm va 130 mm diametrli YSF4II seriyali bosim o'chirish klapanlari asosan suyuq izolyatsiyalangan transformatorlar, transformatorlar, yuk krani almashtirgichlari va yuqori{3}}kuchlanish kalitlari kabi elektr mahsulotlari uchun javob beradi. Elektr jihozlari ichida nosozliklar mavjud bo'lganda, vana uskunaning ichki bosimini chiqarish uchun ochiladi; Uskunaning ichki bosimi valfning yopilish bosimiga tushganda, vana ishonchli tarzda yopiladi, tashqi namlik va kirlarni jihozning ichki qismiga kirishiga to'sqinlik qiladi.
Diametri 80 mm va 130 mm bo'lgan YSF seriyali bosim o'chirish klapanlari
80 mm va 130 mm diametrli YSF9 seriyali bosim o'chirish klapanlari, asosan, moyli quvvat transformatorlari, quvvat kondansatkichlari, reaktorlar va boshqa uskunalardagi bosimni kamaytirish uchun javob beradi, agar yog 'basi bosimi chegaradan oshib ketgan; Yoqilg'i idishi ichidagi bosim valfning yopilish bosimi qiymatiga tushganda, vana ishonchli tarzda yopilib, tashqi namlik va aralashmalarning tankga kirishiga to'sqinlik qiladi. Kompaniyamizning bosim o'chirish klapanining xususiyatlari: elektr kaliti yashirin bo'lib, yuqori xavfsizlik va ishonchlilik bilan tasodifiy to'qnashuvning shikastlanishini va yomg'ir va tuman tufayli noto'g'ri signallarni oldini oladi. U zanglamaydigan po'latdan yasalgan qobiqni yaxshi uchta isbotli ishlashi bilan qabul qiladi. Aloqa qutisi uchun terminal bloklari o'rnatilgan-
oson va xavfsiz simlarni o'rnatish va ulanish qutisi tashqi simni himoya qilish gilzasi bilan jihozlanishi mumkin.
Diametri 50 mm bo'lgan YSF seriyali yo'nalishli in'ektsiya bosimini kamaytirish valfi
YSF8 seriyali diametri 50 mm bo'lgan yo'nalishli in'ektsiya bosimini kamaytirish klapanlari, asosan, moyli quvvat transformatorlari, quvvat kondansatkichlari, reaktorlar va boshqa uskunalardagi bosimni kamaytirish uchun mos keladi, agar yog 'basi bosimi chegaradan oshib ketgan. Qachon
yonilg'i idishi ichidagi bosim valfning yopilish bosimi qiymatiga tushadi, vana ishonchli tarzda yopiladi, tashqi namlik va aralashmalarning tankga kirishiga yo'l qo'ymaydi. Mahsulot yo'nalishli yog 'purkash usulini qabul qiladi, bu esa transformator moyini purkashning ifloslanish muammosini hal qiladi va ekologik toza mahsulotdir.
Diametri 80 mm va 130 mm bo'lgan YSF seriyali yo'nalishli in'ektsiya bosimini o'chirish klapanlari
YSF9 seriyali PH80mm va PH130mm kalibrli yo'naltirilgan yonilg'i quyish bosimini bo'shatish klapanlari, asosan, katta moyli quvvat transformatorlarining moy idishi, quvvati bo'lganida bosimni chiqarish uchun javob beradi.
kondansatörler, reaktorlar va boshqa uskunalar bosimdan oshib ketadi.
Bosim bosim o'chirish klapanining yopilish bosimi qiymatiga tushganda, bosim o'chirish valfi ishonchli tarzda yopiladi va yonilg'i bakidagi ijobiy bosimni abadiy saqlaydi, tashqi havo, namlik va boshqa aralashmalarni samarali ravishda oldini oladi.
yonilg'i bakiga kirishdan. Yo'naltirilgan yonilg'i quyish moslamasi bo'lgan bosim o'chirish valfi bo'shatilgan transformator moyini yo'naltirilgan tarzda purkashi va yog'ning sachramasligi va yong'inning oldini olish va atrof-muhitni muhofaza qilish talablariga javob berish uchun uni yog 'yo'riqnomasi trubkasi orqali yog' yig'ish idishiga yo'naltirishi mumkin.
Diametri PH80mm va PH130mm bo'lgan bosim o'chirish klapanlari nafaqat an'anaviy elektr signalizatsiya signallarini ta'minlabgina qolmay, balki ikkita elektr signalining chiqishiga erishish uchun kompyuterning elektr signalizatsiya signali funksiyalarini ham qo'shishi mumkin va ularning har biri mustaqil ravishda chiqarilishi mumkin. Foydalanuvchilar mahsulotga buyurtma berishda o'z ehtiyojlariga qarab tanlashlari mumkin.
Diametri 130 mm bo'lgan YSF seriyali yo'nalishli in'ektsiya bosimini kamaytirish valfi
YSF10 seriyali PH130 mm kalibrli yo'naltirilgan yonilg'i quyish bosimini kamaytirish valfi, asosan, katta moyli quvvat transformatorlarida, quvvat transformatorlarida yog 'bakanining haddan tashqari bosimida bosimni kamaytirish uchun javob beradi.
kondansatörler, reaktorlar va boshqa uskunalar. Bosim bosim o'chirish klapanining yopilish bosimi qiymatiga tushganda, bosim o'chirish valfi ishonchli tarzda yopiladi va yonilg'i bakidagi ijobiy bosimni abadiy saqlaydi, tashqi havo, namlik va boshqa aralashmalarning yonilg'i bakiga kirishini samarali oldini oladi.
Yo'naltirilgan yonilg'i quyish moslamasi bo'lgan bosim o'chirish valfi bo'shatilgan transformator moyini yo'naltirilgan tarzda püskürtebilir va yog'ning oldini olish uchun uni yog 'yo'naltiruvchi trubkasi orqali moy yig'ish idishiga yo'naltirishi mumkin.
chayqalishi va yong'inning oldini olish va atrof-muhitni muhofaza qilish talablariga javob beradi. Diametri 130 mm bo'lgan bosim o'chirish valfi nafaqat an'anaviy elektr signalizatsiya signallarini ta'minlabgina qolmay, balki ikkita elektr signalining chiqishiga erishish uchun kompyuterning elektr signalizatsiya signali funksiyalarini ham qo'shishi mumkin va har biri mustaqil ravishda chiqarilishi mumkin. Foydalanuvchilar mahsulotga buyurtma berishda o'z ehtiyojlariga qarab tanlashlari mumkin.
Diametri 130 mm bo'lgan YSF seriyali yo'nalishli in'ektsiya bosimini kamaytirish valfi
YSF16 seriyali PH130 mm kalibrli yo'naltirilgan yonilg'i quyish bosimini kamaytirish valfi, asosan, katta moyli quvvat transformatorlarida, quvvat transformatorlarida yog 'bakanining haddan tashqari bosimida bosimni kamaytirish uchun javob beradi.
kondansatörler, reaktorlar va boshqa uskunalar. Bosim bosim o'chirish klapanining yopilish bosimi qiymatiga tushganda, bosim o'chirish valfi ishonchli tarzda yopiladi va yonilg'i bakidagi ijobiy bosimni abadiy saqlaydi, tashqi havo, namlik va boshqa aralashmalarning yonilg'i bakiga kirishini samarali oldini oladi.
Yo'naltirilgan yonilg'i quyish moslamasi bo'lgan bosim o'chirish valfi bo'shatilgan transformator moyini yo'naltirilgan tarzda püskürtebilir va yog'ning oldini olish uchun uni yog 'yo'naltiruvchi trubkasi orqali moy yig'ish idishiga yo'naltirishi mumkin.
chayqalishi va yong'inning oldini olish va atrof-muhitni muhofaza qilish talablariga javob beradi. Diametri 130 mm bo'lgan bosim o'chirish valfi nafaqat an'anaviy elektr signalizatsiya signallarini ta'minlabgina qolmay, balki ikkita elektr signalining chiqishiga erishish uchun kompyuterning elektr signalizatsiya signali funksiyalarini ham qo'shishi mumkin va har biri mustaqil ravishda chiqarilishi mumkin. Foydalanuvchilar mahsulotga buyurtma berishda o'z ehtiyojlariga qarab tanlashlari mumkin.
