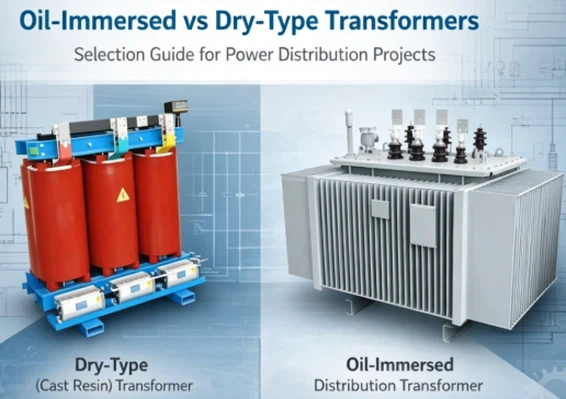

Yog 'transformatorlari-Quruq transformatorlar va-turdagi transformatorlarni tanlash bo'yicha qo'llanma

Energiya tizimlari va sanoat quvvatini taqsimlash sohalarida transformatorlar kuchlanishni o'zgartirish va elektr energiyasini uzatish uchun asosiy uskuna bo'lib xizmat qiladi. Ularning tanlanishi tizim xavfsizligi, foydalanish xarajatlari va uzoq muddatli{1}}ishonchliligiga bevosita ta'sir qiladi.



Ko'pgina xaridorlar va muhandislar amaliy loyihalarda muhim qarorga duch kelishadi: ular{0}}moyli transformatorni yoki quruq{1}}transformatorni tanlashi kerakmi?



Batafsil ma'lumot:

• Yog '-G'artirilgan taqsimlovchi transformator

• Quruq{0}}Tiri quyma qatron transformatori





1. Yog '-Transformator

Yog '{0}}transformatorlari yadro izolatsiyasi va issiqlikni tarqatuvchi vosita sifatida izolyatsion moydan (masalan, mineral moy yoki sintetik ester) foydalanadi.



O'rash va temir yadro to'liq muhrlangan neft idishiga botiriladi, issiqlik tarqalishi tabiiy yog' aylanishi yoki yog'ning majburiy aylanishi orqali erishiladi. Odatda A izolyatsiya sinfida baholanadi, ular birinchi navbatda yog'ning sovutish va izolyatsion xususiyatlariga tayanadi. Muhrlangan moy idishi tufayli ular mukammal namlik qarshiligini ta'minlaydi va yuqori{2}}namlik yoki baland-baland joylarga moslasha oladi.



"Samarali issiqlik tarqalishi va katta sig'imli rulman" asosiy tushunchalari asosida ishlab chiqilgan ular yuqori{0}}kuchlanish va yuqori{1}}quvvat stsenariylarida keng qo'llaniladi.



2. Quruq{1}}Transformator

Quruq{0}}transformatorlar asosan qattiq izolyatsion materiallarni (masalan, epoksi qatroni) yoki havo/vakuumli quyish jarayonlarini qo‘llaydi, bunda hech qanday izolyatsion moy talab qilinmaydi. Ularning issiqlik tarqalishi birinchi navbatda tabiiy havo sovutish yoki havoni majburiy sovutish orqali amalga oshiriladi. Yuqori izolyatsiyalash ko'rsatkichlari (odatda F yoki H sinflari) bilan quruq{3}}turdagi transformatorlar haroratning sezilarli ko'tarilishiga bardosh bera oladi.



Bundan tashqari, yuqori{0}}sifatli epoksi quyish jarayonlari juda past qisman tushirish darajasini taʼminlaydi va{1}}uzoq muddatli ish izolatsiyasi ishonchliligini kafolatlaydi. Ular namlikka chidamliligiga ega bo'lsa-da, yuqori namlikli muhitlar (masalan, qirg'oqbo'yi hududlari) uchun maxsus himoya sinflari (masalan, IP3X) yoki namlikdan himoyalanish-kerak bo'ladi va ularning harorat ko'tarilish xususiyatlari balandlikdan ta'sirlanadi.



Asosiy xususiyat boʻlgan yogʻsiz dizayn{0}}yogʻ oqishi va yongʻin kabi xavfsizlik xavflarini tubdan yoʻq qiladi va ularni xavfsizlik va atrof-muhitga oid qatʼiy talablarga ega boʻlgan stsenariylar uchun yanada moslashtiradi.





Amaliy loyihalarda 1000 kVA, 10 kV yoki 11 kV sanoat va tijorat quvvatini taqsimlashda eng keng tarqalgan quvvat va kuchlanish darajalaridan biridir.

Elementlar	Yog '-Transformator	Quruq{0}}transformator
Nominal quvvat	1000 KVA	1000 KVA
Voltaj darajasi	10KV/0,4KV yoki 11kV/0,4KV	10kV/0,4KV yoki 11kV/0,4kV
Sovutish usuli	ONAN	AN/AF
Operatsion samaradorligi	Yuqori (yuqori{0}}issiqlik sharoitida ustun)	Bir oz pastroq
Ruxsat etilgan ortiqcha yuk hajmi	Kuchli; a'lo darajada qisqa-muddatda ortiqcha yuk ko'rsatkichi	O'rtacha; harorat ko'tarilishini qattiq nazorat qilish kerak
Yong'indan himoya qilish ko'rsatkichlari	Yong'indan himoya qilish va moyni saqlash vositalarini talab qiladi	Tabiiyki,{0}}olovga chidamli; yuqori yong'inga qarshi himoya darajasi
O'rnatish muhiti	Tashqi, mustaqil podstansiyalar	Ichki, podvallar, binolarning ichki qismlari
Kosmosga bo'lgan talab va tuzilma	Kattaroq hajm	Yilni tuzilish
Dastlabki xarid qiymati	Kamroq (dastlabki xarid narxi)	Yuqori (dastlabki xarid narxi)
Foydalanish va texnik xizmat ko'rsatish	Muntazam ravishda moyni tekshirish va muhrni tekshirishni talab qiladi	Asosan texnik xizmat-bepul
Oddiy ilovalar	Sanoat parklari, PV kuchaytiruvchi stantsiyalar	Tijorat binolari, shifoxonalar, ma'lumotlar markazlari



Bir xil quvvat va kuchlanish sharoitida moyli{0}}cho'milgan va quruq{1}}turdagi transformatorlar unumdorligi, narxi va qo'llanilishi bo'yicha sezilarli farqlarga ega.



GNEE Electric New Energy’ning amaliy loyihalarida bir xil quvvat darajasi uchun biz loyiha muhiti, yuk xususiyatlari va operatsion texnik xizmat ko‘rsatish shartlariga asoslangan maqsadli optimallashtirilgan dizaynlar bilan{0}}cho‘milgan va quruq{1}}turi yechimlarni taqdim eta olamiz.





1. Moyli{1}}Transformatorlar uchun tegishli stsenariylar

• Tashqi podstansiyalar, pad{0}}o‘rnatilgan transformator tizimlari va elektr tarmog‘i yonidagi uzatish va tarqatish loyihalari;

• Sanoat parklari, yirik ishlab chiqarish korxonalari va metallurgiya og'ir sanoat (zarba yuklariga yoki tez-tez ortiqcha yuklarga qarshilik talab qiladigan);

• Yangi energiya loyihalari (fotovoltaik va shamol energiyasini kuchaytiruvchi stansiyalar), kuchli ob-havoga chidamliligi va katta quvvatlar uchun aniq xarajat afzalliklari;

• Ruxsat etilgan o'rnatish muhiti bilan dastlabki xarajatlarga sezgir bo'lgan qishloq elektr tarmoqlarini yangilash va sanoat loyihalari.



2. Quruq{1}}turdagi transformatorlar uchun tegishli stsenariylar

• Shahar savdo majmualari, ofis binolari va o'ta baland{0}}binolar (yerto'lalarda yoki elektr shaftalarda o'rnatilgan);

• Kasalxonalar, maktablar va ma'lumotlar markazlari kabi elektr ta'minoti xavfsizligi talablari o'ta yuqori bo'lgan gavjum joylar;

• Metro, aeroportlar va tezyurar temir yo'l stansiyalari kabi jamoat transporti markazlari-(yong'in xavfsizligi yuqori standartlarga ega bo'lgan odamlar gavjum joylar yaqinida joylashgan);

• Portlashdan himoyalanish talablari-bo‘lgan xavfli muhitlar (masalan, kimyo va tog‘-kon sanoati) yoki suv manbalarini muhofaza qilish zonalari va ekologik jihatdan sezgir hududlar kabi ekologik jihatdan sezgir hududlar;

• Yopiq quvvat taqsimlash xonalari, o'rta qavatdagi qurilmalar va ventilyatsiyasi cheklangan yerto'lalar kabi-makonning cheklangan stsenariylari;

• Eski turar-joy binolarini elektr energiyasini taqsimlashda yangilash.



3. Imkoniyatlarning o'zaro bog'liqligi diapazoni (1000kVA-2500kVA) uchun tanlash fikri

Ushbu diapazondagi quvvatlar uchun keng qamrovli baholash talab etiladi: agar tashqi mustaqil podstansiyaga professional texnik xizmat ko'rsatish guruhi o'rnatilgan bo'lsa va uzoq muddatli xarajat-samaradorlikka e'tibor qaratiladigan bo'lsa, moyli{2}}transformatorlarga afzallik beriladi; Agar yong'in va atrof-muhitni muhofaza qilish qat'iy talablari yoki noqulay texnik xizmat ko'rsatish talablari bo'lgan bino ichida o'rnatilgan bo'lsa, quruq{3}}turdagi transformatorlar ko'proq mos keladi.





1. Dastlabki investitsiya qiymati

• Yog '{0}}cho'milgan transformatorlar: Birlik quvvati narxi pastroq, ayniqsa katta quvvatli stsenariylar uchun, dastlabki xarid narxida muhim afzalliklarga-. Cheklangan byudjetga ega bo'lgan loyihalar uchun javob beradi, ammo yong'inning oldini olish va neftni saqlash vositalarini hisobga olish kerak bo'lishi mumkin.

• Quruq turdagi transformatorlar: Murakkab ishlab chiqarish jarayonlari ko‘proq boshlang‘ich sarmoyaga olib keladi, lekin qo‘shimcha yog‘ni himoya qilish yoki yong‘inga qarshi vositalar- talab qilinmaydi.



2. Uzoq muddatli -foydalanish va texnik xizmat koʻrsatish xarajatlari

• Yog '{0}}transformatorlari: yuqori texnik xizmat ko'rsatish xarajatlari, moy sifatini muntazam tekshirish, muhrni tekshirish, moy filtrlash yoki almashtirishni talab qiladi. Umumiy uzoq muddatli foydalanish va texnik xizmat ko'rsatish xarajatlari nisbatan yuqori.

• Quruq-turdagi transformatorlar: Asosan texnik xizmat ko‘rsatilmaydi,-faqat changni tozalash va izolyatsiyani tekshirishni talab qiladi, bu esa uzoq muddatli foydalanish xarajatlarida ko‘proq afzalliklarni taqdim etadi.



3. Xulosa

Yog '{0}}transformatorlarining dastlabki xarajatlari pastroq, lekin ulardan foydalanish va texnik xizmat ko'rsatish xarajatlari yuqori; quruq{1}}turdagi transformatorlarning dastlabki xarajatlari yuqori, lekin ulardan foydalanish va texnik xizmat ko‘rsatish xarajatlari past bo‘ladi.





Savol: Quruq{0}}turdagi transformator haqiqatan ham texnik xizmat ko‘rsatishdan holi-mi?

Javob: To'liq emas, lekin parvarishlash oddiy. Bu asosan mahkamlagichlarni tekshirish, changni tozalash va izolyatsiyaga chidamlilik sinovlarini o'tkazishni o'z ichiga oladi, bunda izolyatsion moy bilan ishlov berishning hojati yo'q.



Savol: Qaysi biri xavfsizroq: moyli transformatormi-quruq transformatormi yoki-quruq transformatormi?

Javob: Ob'ektiv ravishda aytadigan bo'lsak, yog'li transformatorlar-quruq turdagi transformatorlarga qaraganda yog' oqish va yong'in xavfiga ega. Biroq, xavfsizlik tekshiruvlari ikkala tur uchun ham ajralmas hisoblanadi.



Savol: Byudjet cheklangan bo'lsa, qaysi transformatorga ustunlik berish kerak?

Javob: Tashqi muhit uchun moyli{0}}transformatorlarga ustunlik berish mumkin; yopiq muhitlar uchun, hatto cheklangan byudjetga ega bo'lsa ham, keyinchalik xavfsizlikni tuzatish bilan bog'liq qo'shimcha xarajatlarning oldini olish uchun quruq{1}}turli transformatorlar tavsiya etiladi.



Savol: Aynan mos keladigan transformator quvvatini tanlash eng tejamli-mi?

Javob: To'liq mos keladigan quvvat kelajakda almashtirish uchun yuqori xarajatlarga olib kelishi mumkin. Yukning o'sishini hisobga olgan holda, quvvatni 15% -20% marj bilan tanlash kerak.



Savol: Yog'li{0}}va quruq-turdagi transformatorlarning xizmat qilish muddati qanday farq qiladi?

Javob: Xuddi shu ish sharoitida quruq{0}}turdagi transformatorlar moyli transformatorlarga qaraganda 3-5 yil ko‘proq xizmat qiladi.







Yog '{0}}cho'milgan va quruq{1}}turli transformatorlarning har biri texnik afzalliklarga ega, ularda mutlaq ustunlik yoki kamchilik yo'q. Yog 'transformatorlari-katta tashqi loyihalarga moslashgan holda "katta sig'im, arzon narx va kuchli ortiqcha yuk ko'tarish qobiliyati" bo'yicha asosiy raqobatbardoshligi bilan ajralib turadi; quruq{4}}turdagi transformatorlar ichki va sezgir muhitda qo‘llaniladigan dasturlarda yetakchilik qiladi va asosiy jihatlari “yuqori xavfsizlik, past texnik xizmat ko‘rsatish va atrof-muhitga zarar etkazmaslik”dir.



To'g'ri tanlash mantig'i quyidagilardan iborat bo'lishi kerak: loyihani o'rnatish muhitiga asoslanib, xavfsizlik va atrof-muhit talablarini asosiy chiziq sifatida qabul qilish, quvvat va kuchlanish ehtiyojlariga e'tibor qaratish va hayot{0}}tsikl narxini hisobga olish. Katta{2}}miqyosdagi, maxsus yoki murakkab loyihalar uchun energiya tizimining xavfsiz va barqaror ishlashi uchun mustahkam poydevor qo‘yib, moslashtirilgan tanlov rejalarini olish uchun loyiha bosqichida elektr ta’minoti va taqsimlash bo‘yicha mutaxassislar va transformator ishlab chiqaruvchilarni maxsus namoyishlarga taklif qilish tavsiya etiladi.
