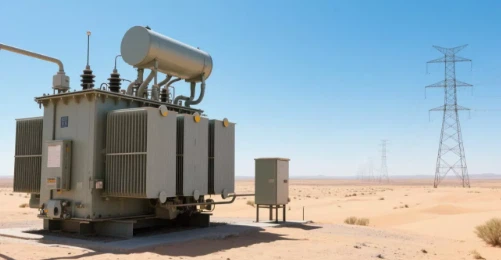

2000kVA neft-Yaqin Sharqdagi yuqori haroratli cho'l muhitlari uchun-cho'milgan transformator

Haddan tashqari issiqlik, tez-tez uchraydigan qum bo'ronlari va Yaqin Sharqdagi quyosh va neft va gaz sanoatining tez o'sib borayotgan talablari transformatorlar uchun jiddiy muammolarni keltirib chiqaradi. Yuqori haroratlar izolyatsiyaning qarishini tezlashtiradi, qum sovutish tizimlarini haddan tashqari qizib ketishga olib keladi va har qanday ishlamay qolish katta iqtisodiy yo'qotishlarga olib kelishi mumkin.

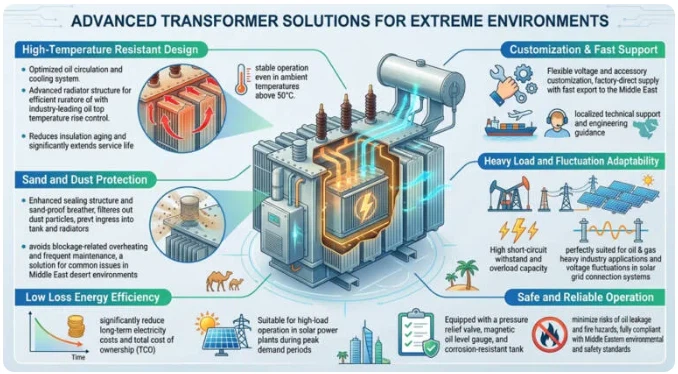

Bizning2000kVA moyli{1}}transformatorushbu vazifalarni hal qilish uchun maxsus ishlab chiqilgan. U yaxshilangan sovutish qanotlari va qumga chidamli nafas olish klapanlari-ga ega bo'lib, hatto 50 darajagacha bo'lgan muhit haroratida ham issiqlikning samarali tarqalishini ta'minlaydi. Aniq muhrlangan konstruksiya-yog‘ning oqishi va ifloslanish xavfini sezilarli darajada kamaytiradi, shu bilan birga uning yuqori qisqa tutashuvlarga bardosh berish qobiliyati vaqti-vaqti bilan quyosh yuklari va og‘ir sanoat kuchlanishlarini samarali bartaraf etadi.



Bizning yechimimizni tanlash sizga xizmat muddatini uzaytirish (25-30+ yil), energiya yo‘qotishlarini kamaytirish (elektr xarajatlarini kamaytirishga yordam berish) va minimal texnik xizmat ko‘rsatish imkonini beradi – loyihangizni uzoq muddatda samarali, ishonchli va samarali saqlash imkonini beradi.





Haddan tashqari issiqlik tufayli izolyatsiyaning qarishi va samaradorligini yo'qotish

Yaqin Sharqdagi umumiy muammo:
Yozgi muhit harorati ko'pincha 50 darajadan oshadi. Standart transformatorlar etarli darajada sovutish qobiliyatiga ega emas, bu yog 'haroratining tez ko'tarilishiga, izolyatsiyaning tez qarishiga, xizmat muddatining qisqarishiga va ishlamay qolish xavfining oshishiga olib keladi, ayniqsa quyosh energiyasini ishlab chiqarishning eng yuqori soatlarida.

Bizning yechimimiz:
Optimallashtirilgan tashqi radiator dizayni yaxshilangan tabiiy yog' aylanishi bilan birgalikda 50 darajadan yuqori (odatda 60 darajadan kam yoki unga teng) sharoitlarda ham yog'ning yuqori haroratini samarali boshqaradi. Bu izolyatsiyaning qarishini sezilarli darajada sekinlashtiradi va 25-30+ yil ishonchli xizmat muddatini ta'minlaydi. Shu kabi yuqori{5}}haroratli loyihalar mijozlari yillik ishlamay qolish vaqtidagi yo‘qotishlar 20% dan ko‘proqqa kamayganini xabar qilishmoqda.



Radiatorning bloklanishi va tez-tez sodir bo'ladigan qum bo'ronlaridan yog'ning ifloslanishi

Yaqin Sharqdagi umumiy muammo:
Cho'l qumi sovutish tizimlari va nafas olish moslamalariga osongina kirib, issiqlik tarqalishining samaradorligini pasaytiradi va izolyatsion moyni ifloslantiradi. Bu tez-tez texnik xizmat ko'rsatishga olib keladi va uzluksiz ishlashni to'xtatadi - ayniqsa Saudiya Arabistoni va BAAdagi quyosh elektr stantsiyalarida.

Bizning yechimimiz:
Qum oʻtkazmaydigan mustahkam nafas olish moslamalari, toʻliq muhrlangan rezervuar dizayni va nozik filtrlash tizimi sovutish tizimini toza tutib, mayda qumning kirib kelishining oldini oladi. Texnik xizmat ko'rsatish chastotasi sezilarli darajada kamayadi va mijozlar cho'l sharoitida texnik xizmat ko'rsatish xarajatlarini sezilarli darajada kamaytirgani haqida xabar berishadi.



Yog 'oqishi va yong'in/ekologik xavflar

Yaqin Sharqdagi umumiy muammo:
Yuqori haroratlar tebranish bilan birgalikda muhrlarning buzilishiga olib kelishi mumkin. Neftning oqishi nafaqat atrof-muhitni ifloslantiradi (Ko'rfaz mintaqasida qat'iy qoidalar), balki yong'in xavfini oshiradi, ayniqsa neft va gaz loyihasi hududlari yaqinida.

Bizning yechimimiz:
Bosim o'chirish klapanlari, diafragma{0}}konservatorlar va yuqori-korroziyaga{2}}bardoshli tank dizayni. Yuqori{4}}sifatli muhrlash komponentlari oqish xavfini sezilarli darajada kamaytiradi. Biz, shuningdek, Yaqin Sharq xavfsizligi va atrof-muhit standartlariga to'liq mos keladigan ekologik toza izolyatsion moylarni taklif qilamiz, bu esa loyihaning silliq tasdiqlanishini ta'minlaydi.





Yuklanish tebranishlari va{0}}Qisqa tutashuv effektlari

Yaqin Sharqdagi umumiy muammo:
Quyosh energetikasi tizimlari juda uzilishli, neft va gaz va og‘ir sanoat uskunalari esa kuchlanishning o‘zgarishi va qisqa tutashuv kuchlanishiga- sabab bo‘ladigan katta oqimlarni hosil qiladi, bu esa uskunaga zarar etkazishi va tarmoqni beqarorlashtirishi mumkin.

Bizning yechimimiz:
Kuchaytirilgan o'rash va yadro konstruktsiyasi juda yuqori qisqa tutashuvga bardosh berish qobiliyatini va mukammal haddan tashqari yuk ko'tarish qobiliyatini ta'minlaydi (150% qisqa muddatli yuk bardoshliligi). Barqaror kuchlanish chiqishini ta'minlaydi, quyosh loyihalarini samarali tarmoq integratsiyasini qo'llab-quvvatlaydi va tarmoq o'zgarishidan yo'qotishlarni kamaytiradi.





Qattiq cho'l sharoitida ishonchli ishlash va uzoq umr ko'rish uchun to'g'ri o'rnatish juda muhimdir. Iltimos, quyidagi tavsiyalarga amal qiling:



Saytni tanlash va asoslash:Qum yoki suv to'planishi mumkin bo'lgan past joylardan uzoqda, yaxshi drenajlangan, baland joyni tanlang. Beton poydevori transformatorning to'liq og'irligini (kuchlanish konfiguratsiyasiga qarab, 2000 kVA birlik uchun taxminan 3-4 tonna) qo'llab-quvvatlaydigan darajada tekis va mustahkam bo'lishi kerak. Transformator atrofida texnik xizmat ko'rsatish va havo aylanishi uchun kamida bir metr bo'sh joy qoldiring.



Orientatsiya va quyoshdan soya qilish:Iloji bo'lsa, transformatorni shunday yo'naltiringki, radiatorlar to'plami kunning ikkinchi yarmida hukm surayotgan quyosh nurlaridan uzoqroqqa qaraydi. Tankdagi to'g'ridan-to'g'ri quyosh nurlanishini kamaytirish uchun transformator ustiga o'rnatilgan aks ettiruvchi tom yoki quyosh nuri o'rnating. Bu ichki harorat ko'tarilishini 5-8 darajaga kamaytirishi mumkin.



Shamollatish va sovutish bo'shlig'i:Radiator qanotlari devorlar, to'siqlar yoki o'simliklar bilan to'sib qo'yilmaganligiga ishonch hosil qiling. Qabul qilish tomonida qanot chuqurligidan kamida 1,5 marta va issiq havo chiqarish tomonida kamida 2 metr bo'shliqni saqlang. Transformatorni majburiy ventilyatsiyasiz yopiq korpus ichiga o'rnatmang.



Qum va changdan himoya qilish:Berilgan qum o'tkazmaydigan nafas oluvchilarni aniq belgilanganidek foydalaning - ularni hech qachon standart silika-gel nafas oluvchilar bilan almashtirmang. Barcha kabel kirish rakorlari, qistirmalari va kirish qopqoqlari to'g'ri tortilganligini va muhrlanganligini tekshiring. Qo'shimcha himoya qilish uchun uzoq muddatli o'chirishlar paytida faol qism uchun past tezlikda filtrlangan havo bosimi tizimini ko'rib chiqing.



Topraklama va chaqmoqlardan himoya qilish:Cho'l hududlari ko'pincha yuqori tuproq qarshiligiga ega. 1 ohmdan past qarshilikka erishish uchun chuqur boshqariladigan topraklama tizimini (masalan, bir nechta 3 metrli novdalar yoki kimyoviy topraklama elektrodi) o'rnating. O'chirish to'xtatuvchilari birlamchi va ikkilamchi tomonlarga, mintaqaning yuqori izokeraunik (momaqaldiroq) darajasiga mos keladigan tushirish quvvatiga ega bo'lishi kerak.



Birinchi moyni to'ldirish va sinovdan o'tkazish:Quvvatlantirishdan oldin zavodda toʻldirilgan moy choʻlda foydalanish boʻyicha IEC 60296 (yuqori oksidlanish barqarorligi) talablariga javob berishini tekshiring. Eritilgan gazni tahlil qilish (DGA) va dielektrik parchalanish testi uchun moy namunasini oling. Yog 'darajasi kutilayotgan atrof-muhit harorati oralig'iga (-10 darajadan 55 darajagacha) to'g'ri sozlanganligiga ishonch hosil qiling.



Ishga tushirish tekshiruvlari:Yog 'haroratining ko'tarilishi, tebranish va har qanday noodatiy shovqinni kuzatish uchun transformatorni kamida 4 soat davomida yuksiz holda ishlating. To'liq yuk ostida, 1 soatdan keyin termal tasvirni skanerlang va 24 soatdan keyin hech qanday lokalizatsiya nuqtalari ruxsat etilgan chegaradan oshib ketmasligini tasdiqlang.



Ushbu o'rnatish yo'riqnomalariga rioya qilish Yaqin Sharq cho'l muhitida 2000 kVA transformatoringizning ishlash muddati va ishonchliligini maksimal darajada oshiradi.

Yaqin Sharqdagi navbatdagi loyihangizni kuchaytirishga tayyormisiz?

Bizning muhandislarimiz sizga eng qiyin muhitga bardosh bera oladigan 2000 kVA transformatorni sozlashda yordam berishga tayyor. Bugun sizning texnik talablaringizni muhokama qilaylik.

Texnik maslahat so'rang



1. Ushbu 2000kVA yuqori haroratli transformator Yaqin Sharqdagi issiq cho'l muhitiga mos keladimi?

Ha. U Saudiya Arabistoni va BAA kabi ekstremal iqlim uchun optimallashtirilgan, bu erda yozgi havo harorati ko'pincha 50 darajadan oshadi. Kengaytirilgan tashqi radiatorlar va optimallashtirilgan tabiiy yog' aylanishi bilan u og'ir cho'l sharoitida ham yuqori yog' va o'rash harorati ko'tarilishini samarali boshqaradi.



2. 2000kVA yuqori haroratli transformator Yaqin Sharqda tez-tez sodir bo'ladigan qum bo'ronlari va changlariga qanday dosh beradi?

Qum cho'l loyihalarida katta muammo hisoblanadi, chunki u radiatorlarni yopishi va neftni ifloslantirishi mumkin. Bizning dizaynimiz mustahkamlangan qum o'tkazmaydigan nafas olish moslamalarini, to'liq muhrlangan idishni va nozik changning kirib kelishini samarali oldini olish uchun nozik filtrlashni o'z ichiga oladi. Bu sovutish samaradorligini saqlab qoladi va standart transformatorlarga nisbatan texnik xizmat ko'rsatish chastotasini sezilarli darajada kamaytiradi.



3. 2000kVA yuqori haroratli transformatorning moy sig'imi qanday? Oqish xavfi qanday nazorat qilinadi?

Standart tank moyining hajmi taxminan 1000 litrni tashkil qiladi (aniq hajm oxirgi kuchlanish konfiguratsiyasiga va sovutish dizayniga bog'liq - biz sizning loyihangiz uchun aniq hisob-kitoblarni taqdim etamiz). Oqish xavfi bosim o'chirish klapanlari, diafragma muhrlangan konservator, yuqori sifatli muhrlar va mustahkam to'liq payvandlangan tank orqali minimallashtiriladi.



4. Qanday qilib transformator yuqori haroratli muhitda izolyatsiyaning qarishini oldini oladi va xizmat muddatini uzaytiradi?

Yuqori haroratlar yog'ning oksidlanishini va izolyatsiyasining buzilishini tezlashtiradi. Bizning ilg'or issiqlik tarqalish dizayni va mustahkamlangan radiatorlarimiz barqaror issiqlik ko'rsatkichlarini ta'minlaydi, yog 'va o'rash haroratini xavfsiz chegaralarda saqlaydi. Ushbu xavfsizlik chegaralari yog'ning yuqori haroratining ko'tarilishi va o'rashning o'rtacha harorati ko'tarilishi bo'yicha IEC 60076 talablariga qat'iy rioya qiladi va hatto to'liq yukda ham ishonchli ishlashni kafolatlaydi.



GNEE TRANSFORMERI PARAMETRI

Nominal quvvat (kVA)	Voltaj birikmasi			Vektor guruhi	Yuk yo'qotish-(kVt)	Yukni yo'qotish (kVt)	Joriy-yuklanmagan(%)	Qisqa-Avtomobil empedansi(%)
	Yuqori kuchlanish (kV)	Yuqori kuchlanish diapazoni (%)	Past kuchlanish (LV)
30	20	±2×2,5 yoki ±5	0.4	Dyn11 yoki Yan11 yoki Yyn0	0.08	0.66/0.63	1.7	5.5
50					0.1	0.96/0.91	1.6
63					0.12	1.14/1.09	1.5
80					0.14	1.37/1.30	1.4
100					0.16	1.64/1.57	1.2
125					0.19	1.98/1.88	1.2
160					0.23	2.41/2.30	1.1
200					0.27	2.85/2.72	1
250					0.32	3.34/3.18	0.96
315					0.38	4.00/3.81	0.88
400					0.46	4.72/4.39	0.8
500					0.54	5.64/5.48	0.8
630					0.65	6.48	0.72
800					0.78	7.84	0.64
1000					0.92	10.7	0.56	6
1250					1.1	12.5	0.56
1600					1.33	15.1	0.48
2000					1.56	19.1	0.48
2500					1.87	22.2	0.4
