2000 kVA yog 'to'ldirilgan transformatorlarning sovutish tizimining tuzilishi va issiqlik boshqaruvi

GNEEixtisoslashgan quvvat uskunalari ishlab chiqaruvchisi va moyli transformatorlarning bevosita zavod yetkazib beruvchisi boʻlib, 18 yildan ortiq sanoat tajribasiga ega. Biz treyder emasmiz - biz manbamiz.



Fabrikamız yuqori samaradorlikni loyihalashtiradi, ishlab chiqaradi va eksport qiladi-2000 kVA moyli transformatorlardunyo bo'ylab kommunal xizmatlar, sanoat ob'ektlari va qayta tiklanadigan energiya loyihalariga xizmat ko'rsatadigan 150 dan ortiq mamlakatlarga.



Barcha mahsulotlar IEC 60076, ISO 9001 va Idoralar sertifikatlash standartlariga mos keladi, bu biz yetkazib bergan har bir birlik uchun ishonchli issiqlik boshqaruvi va uzoq xizmat muddatini ta'minlaydi.

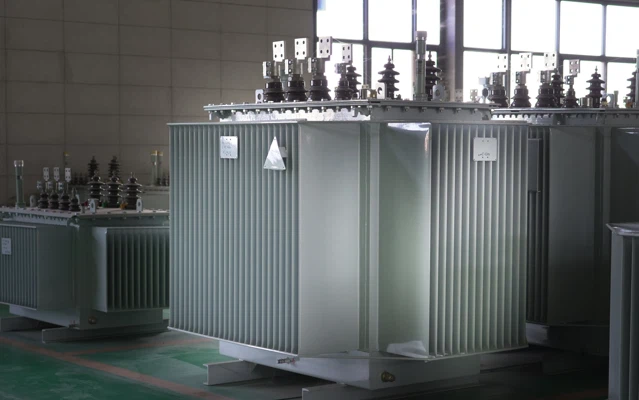

GNEE zavod ustaxonasi - 2000 kVA moyli transformatorlar





The2000 kVA moyli transformatorlarning sovutish tizimi tuzilishioperatsion ishonchliligi va uzoq umrini ta'minlash uchun asosiy hisoblanadi



2000 kVA yog 'to'ldirilgan transformatorda mineral izolyatsion moy ikki tomonlama funktsiyani bajaradi - u o'rash va yadro komponentlari o'rtasida dielektrik izolyatsiyani ta'minlaydi va bir vaqtning o'zida asosiy issiqlik tashuvchisi sifatida ishlaydi.



Elektromagnit konvertatsiya paytida mis sariqlari va silikon po'lat yadrosi tomonidan ishlab chiqarilgan issiqlik atrofdagi yog 'bilan so'riladi, so'ngra issiqlik energiyasini atrof-muhitga tarqatish uchun sovutish tizimining tuzilishi orqali aylanadi.



Samarali ishlab chiqilgan sovutish tizimining tuzilishi bo'lmasa, o'ralgan issiq nuqta harorati tezda xavfsiz chegaralardan oshib ketadi, bu izolyatsiyaning qarishini tezlashtiradi va halokatli nosozliklarga olib keladi.

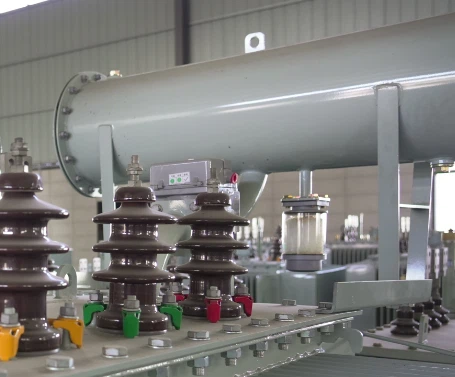

2000 kVA yog 'to'ldirilgan transformatorning sovutish tizimi tuzilishi odatda bir-biriga bog'langan bir nechta komponentlardan iborat: yadro va o'rash moslamasini o'z ichiga olgan asosiy po'lat idish, tankning tashqi tomoniga o'rnatilgan panel{1}} tipidagi yoki quvurli radiatorlar, yog'ni kengaytiruvchi konservator idishlari va harorat ko'rsatkichlari va bosimni o'chirish klapanlari kabi himoya nazorat qurilmalari.



Majburiy{0}}sovutish konfiguratsiyasida sovutish tizimi strukturasi tabiiy konvektsiyaning o'zi erisha oladigan issiqlik tarqalish quvvatini oshirish uchun elektr fanatlar yoki moy aylanma nasoslarni ham birlashtiradi.



Ushbu sovutish tizimining strukturasidagi har bir komponent transformatorning belgilangan harorat chegaralarida ishlashini ta'minlaydigan termal muvozanatni saqlashda muhim rol o'ynaydi.

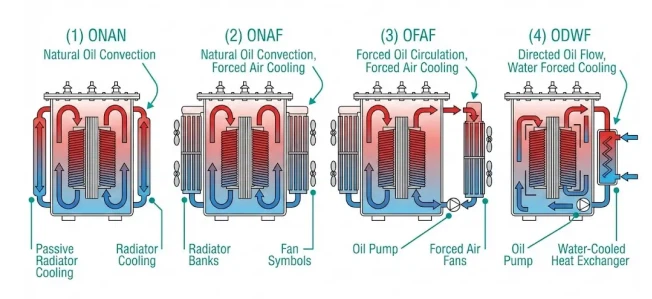

2000 kVA yog 'to'ldirilgan transformatorlarning samarali issiqlik boshqaruvi asosan ikkita standartlashtirilgan sovutish usuliga tayanadi: ONAN (Oil Natural Air Natural) va ONAF (Oil Natural Air Forced). Ushbu usullar orasidagi farqni tushunish muayyan o'rnatish muhitlari va yuk rejimlari uchun optimal sovutish tizimining tuzilishini tanlash uchun juda muhimdir.



ONAN 2000 kVA moyli transformatorlarda sovutish



ONAN asosiy passiv sovutish tizimining tuzilishini ifodalaydi, bu erda neft hech qanday mexanik yordamisiz termal konveksiya orqali tabiiy ravishda aylanadi.



Sariqlar va yadro atrofdagi yog'ni isitganda, uning zichligi pasayadi, bu esa tankning yuqori qismiga ko'tarilishi va radiator panellariga kirishiga olib keladi. U erda moy radiator devorlari orqali issiqlikni atrofdagi havoga o'tkazadi, soviydi, zichroq bo'ladi va yana tankning tubiga tushadi - uzluksiz tabiiy aylanish halqasini hosil qiladi.

ONAN sovutish tizimining tuzilmalari oddiy, yuqori ishonchli va minimal texnik xizmat ko'rsatishni talab qiladi, bu ularni barqaror, o'rtacha yuk sharoitida ishlaydigan 2000 kVA yog 'to'ldirilgan transformatorlar uchun mos qiladi.



Biroq, doimiy yuqori{0}}yuk yoki yuqori-atrof-muhit-harorati stsenariylarida ONANning o‘zi yetarli sovutish quvvatini ta’minlamasligi mumkin.



ONAF 2000 kVA moyli transformatorlarda sovutish

Kengaytirilgan issiqlik boshqaruvi zarur bo'lganda, ONAF sovutish usuli yog'ning tabiiy aylanishini radiatorlar yoniga o'rnatilgan elektr fanatlar tomonidan ishlab chiqarilgan majburiy havo oqimi bilan to'ldiradi.



Fanatlar radiator sirtlaridan atrof-muhit havosiga konvektiv issiqlik uzatish tezligini oshiradi va faqat ONAN bilan solishtirganda sovutish samaradorligini taxminan 150-200% ga oshiradi.



Bu kattaroq rezervuar yoki radiator yuzasini talab qilmasdan, transformatorning yuk tashish qobiliyatini-20–40% ga samarali oshiradi.



2000 kVA yog 'to'ldirilgan transformatorlar uchun ONAF sovutish odatda yuk tebranishlari tez-tez bo'ladigan va atrof-muhit harorati ko'tarilishi mumkin bo'lgan sanoat podstansiyalarida qo'llaniladi.





2000 kVA yog 'to'ldirilgan transformatorlarning sovutish tizimi strukturasidagi radiator dizayni to'g'ridan-to'g'ri issiqlik izolyatsion yog'dan tashqi muhitga qanchalik samarali uzatilishini aniqlaydi. Radiatorlar, odatda, olinadigan panel-tipli yoki quvur shaklida ishlab chiqariladi, ular asosiy tankga yuqori va pastki sarlavhalar orqali gardishli birikmalar yordamida ulanadi. Ushbu modulli sovutish tizimining strukturasi moslashuvchan konfiguratsiyaga imkon beradi - qo'shimcha radiator panellari issiq iqlim sharoitida yoki yuqori -vazifalar{6}}devrli ilovalar uchun mo'ljallangan transformatorlar uchun sovutish quvvatini oshirish uchun qo'shilishi mumkin.



Sovutish tizimining strukturasida issiqlik tarqalish jarayoni belgilangan termodinamik tamoyillarga amal qiladi. Yuqori sarlavhadan radiatorga kiradigan issiq yog 'bir nechta parallel kanallar bo'ylab pastga qarab oqadi, ularning har biri sovuq havo bilan sirt maydonini maksimal darajada oshiradi. Yog 'va atrofdagi havo o'rtasidagi harorat farqi radiator devori bo'ylab issiqlik o'tkazuvchanligini ta'minlaydi. Hisoblash suyuqliklari dinamikasi (CFD) tahlili shuni ko'rsatdiki, optimallashtirilgan radiator konstruksiyalari -, jumladan, panel balandligi, qanot oralig'i va qanotlar soni - kabi parametrlar sovutish samaradorligini 27% dan ortiq oshirishi va bir vaqtning o'zida har kilovatt sovutish quvvati uchun ishlab chiqarish xarajatlarini kamaytirishi mumkin. 2000 kVA quvvatga ega moy bilan toʻldirilgan transformatorlar uchun yaxshi moʻljallangan radiatorlar{8}}yogʻ haroratining haddan tashqari koʻtarilishini oldini olish va oʻrash izolyatsiyasining yaxlitligini himoya qilishda muhim ahamiyatga ega.





Issiq nuqta harorati - o'rash izolyatsiyasi tizimidagi eng yuqori harorat nuqtasi - izolyatsiya muddati va transformator ishonchliligini boshqaruvchi yagona eng muhim parametrdir. IEC 60076 kabi xalqaro standartlar mineral{4}}moyga botiriladigan-transformatorlar uchun o'rash haroratining o'rtacha ko'tarilishi 65 K dan oshmasligini, yog'ning yuqori haroratining ko'tarilishi nominal sharoitlarda 55 K dan oshmasligini belgilaydi. 2000 kVA yog 'to'ldirilgan transformatorlar uchun samarali issiqlik boshqaruvi barcha kutilgan ish stsenariylarida issiq nuqta haroratining ushbu belgilangan chegaralar ichida qolishini ta'minlashi kerak.



2000 kVA moyli transformatorlar uchun issiqlik boshqaruv strategiyalari bir nechta asosiy yondashuvlarni o'z ichiga oladi.



• Birinchidan, to'g'ri o'rash kanali dizayni orqali ichki yog' oqimi yo'llarini optimallashtirish sovutish yog'ining barcha issiqlik hosil qiluvchi -mintaqaga yetib borishini ta'minlaydi va mahalliy issiq nuqta paydo bo'lishining oldini oladi.



• Ikkinchidan, issiqlik hosil bo'lishining taqsimlanishini aniq hisoblash - yukga bog'liq bo'lgan mis yo'qotishlari (I²R yo'qotishlar) va doimiy yadro yo'qotishlari (gisterezis va girdob oqimi yo'qotishlari) - hisobga olingan holda transformator bo'ylab harorat rejimini aniq prognoz qilish imkonini beradi.



• Uchinchidan, ONAF konfiguratsiyalarida fanni strategik joylashtirish va havo oqimini boshqarish turli fazalarda issiqlik muvozanatini yuzaga keltiruvchi notekis sovutishning oldini oladi.



Tadqiqotlar shuni ko'rsatdiki, sovutish tizimi tuzilmasining parametrlarini tizimli optimallashtirish orqali o'rashning issiq nuqtalari haroratini - ba'zi hujjatlashtirilgan holatlarda 78,1 darajadan 60,7 darajagacha sezilarli darajada kamaytirish mumkin, bu esa 22,3% ga pasayishni anglatadi. Issiqlik boshqaruvidagi bunday yaxshilanishlar to'g'ridan-to'g'ri izolyatsiya muddatini uzaytiradi va 2000 kVA yog 'to'ldirilgan transformatorlar uchun haddan tashqari yuklanish qobiliyatini oshiradi.





Quyidagi texnik parametrlar jadvali GNEE tomonidan ishlab chiqarilgan standart 2000 kVA yog 'to'ldirilgan transformatorning sovutish tizimining tuzilishi va issiqlik boshqaruvi uchun asosiy texnik xususiyatlarni umumlashtiradi. Barcha qiymatlar IEC 60076 standartlariga mos keladi va muayyan loyiha talablari asosida moslashtirilishi mumkin.



Parametr	Spetsifikatsiya
Nominal quvvat	2000 kVA
Bosqich	Uch fazali
Birlamchi kuchlanish	6 kV / 10 kV / 11 kV / 20 kV / 33 kV / 35 kV (sozlash mumkin)
Ikkilamchi kuchlanish	0,4 kV / 0,415 kV / 0,69 kV (sozlanishi mumkin)
Chastotasi	50 Gts / 60 Gts
Sovutish usuli	ONAN / ONAF
O'rash materiali	Elektrolitik mis (yuqori-tozalik)
Asosiy material	Sovuq-prokatlangan don-yo'naltirilgan (CRGO) silikon po'lat
Vektor guruhi	Dyn11 / Yyn0 (mijoz-ko'rsatilgan)
Izolyatsiya klassi	A sinfi (105 daraja)
Yog 'haroratining yuqori ko'tarilishi	55 K dan kam yoki unga teng (IEC 60076)
O'rtacha o'rash haroratining ko'tarilishi	65 K dan kam yoki unga teng (IEC 60076)
O'rash issiq nuqta harorati chegarasi	98 darajadan kamroq yoki unga teng (nominal sharoitda)
Yo'q-Yuklash yo'qolishi	2200 Vt dan kam yoki unga teng (odatiy, mis o'rash)
Yukni yo'qotish (75 daraja)	14500 Vt dan kam yoki unga teng (odatiy, mis o'rash)
Samaradorlik	98,5% dan katta yoki teng
Empedans kuchlanishi	4.5% – 6.0%
Shovqin darajasi	65 dB dan kam yoki unga teng

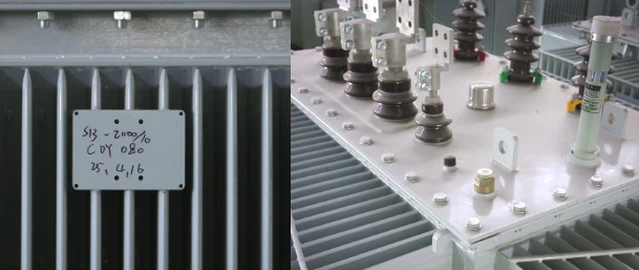

Sovutish radiatorining turi	Olib olinadigan panel-turi / gofrirovka qilingan qanotli devor
Harorat monitoringi	Yog 'harorati indikatorini terish + ixtiyoriy optik tolali sensorlar
Himoya qurilmalari	Buchholz rölesi, bosim o'chirish valfi, magnit moy darajasini o'lchagich
Standartlarga muvofiqligi	IEC 60076, ISO 9001, Idoralar





2000 kVA yog 'to'ldirilgan transformatorlarning sovutish tizimi strukturasi harorat boshqariladigan ichki podstansiyalardan tortib, qattiq tashqi qurilmalargacha- turli xil qo'llash muhitlarida ishonchli ishlashi uchun mo'ljallangan bo'lishi kerak. Ishlab chiqarish korxonalari, tog'-kon sanoati va kimyoviy ob'ektlarga xizmat ko'rsatadigan sanoat tarqatish podstansiyalarida sovutish tizimi yuqori va tez-tez o'zgaruvchan yuklarga duch keladi. Yog 'to'ldirilgan{4}}sovutish tizimi strukturasining termal inertsiyasi qisqa muddatli haddan tashqari yuklanishlarga-o'ziga xos chidamlilikni ta'minlaydi, bu esa transformatorga haroratning keskin o'zgarishisiz yuk ko'tarilishlarini yutishga imkon beradi.



Qayta tiklanadigan energiyadan foydalanish uchun -, masalan, quyosh fotoelektr fermalari va shamol energiyasini yigʻish podstansiyalari - 2000 kVA yogʻli transformatorlar oʻzgaruvchan ishlab chiqarish profillari ostida ishlaydi, bunda issiqlik aylanishi barqaror{2}}davlat tarmogʻi ilovalariga qaraganda aniqroq boʻladi. Sovutish tizimining strukturasi issiqlik izolyatorlari yoki qistirmalari muhrlariga haddan tashqari issiqlik stressisiz ushbu tsiklik harorat o'zgarishlariga mos kelishi kerak.



Transformatorlar ko'pincha turar-joy yoki tijorat joylari yaqinida o'rnatiladigan shahar elektr taqsimlash tarmoqlarida sovutish tizimining konstruktsiyasi akustik unumdorlikni ham hisobga olishi kerak - ish shovqinini me'yoriy chegaralardan past ushlab turishi kerak.





Thesovutish tizimining tuzilishi va 2000 kVA yog 'to'ldirilgan transformatorlarning issiqlik boshqaruviperiferik dizayn masalalari emas - ular transformator unumdorligi, ishonchliligi va xizmat muddati uchun muhim ahamiyatga ega. Asosiy ONAN/ONAF sovutish usullari va radiator issiqlik tarqalish mexanizmlaridan tortib issiq nuqta haroratini nazorat qilish va IoT{2}}yoqilgan termal monitoringgacha, sovutish tizimi strukturasining har bir elementi barcha ish sharoitlarida muhim o'rash izolyatsiyasining himoyalanganligini ta'minlash uchun birgalikda ishlaydi.



GNEE-da biz har biriga transformator ishlab chiqarish bo'yicha 18 yildan ortiq tajribani keltiramiz2000 kVA moyli transformatoryetkazib beramiz. Loyihangiz barqaror tarmoq taqsimoti uchun ONAN-sovutuvchi blokni yoki yuqori talab-sanoat podstansiyasi uchun ONAF{2}}konfiguratsiya qilingan transformatorni talab qiladimi, bizning muhandislik guruhimiz sizning texnik xususiyatlaringizga moslashtirilgan yechimni loyihalashtirish va ishlab chiqarishga tayyor. Barcha transformatorlar xalqaro standartlarga muvofiq qurilgan, issiqlik ko'rsatkichlari uchun qattiq sinovdan o'tgan va to'liq sifat hujjatlari bilan jo'natilgan.



Ishonchli, to'g'ridan-to'g'ri zavod{0}}2000 kVA moy bilan to'ldirilgan, sovutish tizimi tuzilishi tasdiqlangan transformatorni qidiryapsizmi? Bugun GNEE bilan bog'laning - bizga texnik xususiyatlaringizni yuboring va 24 soat ichida moslashtirilgan narxni oling. Transformator issiqlik boshqaruvi bo'yicha tajribamiz keyingi loyihangizni ishonch bilan quvvatlantirsin.

Narx so'rash



2000 KVA transformatorning spetsifikatsiyasi qanday?

Hujjat 2000 KVA transformator uchun texnik xususiyatlarni beradi.U ONAN sovutish turiga ega, 11000V yuqori kuchlanishda va 433V past kuchlanishda ishlaydi, chastotasi 50Hz.. Umumiy og'irligi 5935 kg, yadro va o'rash og'irligi 2575 kg va moy hajmi 1488 l.



Transformatorning sovutish tizimi nima?

Quruq turdagi transformatorlarda quyidagi ikkita transformatorni sovutish usuli qo'llaniladi.Tabiiy havo (AN) sovutish - Atrofdagi havo bilan sovutiladi. Tabiiy havo konvektsiyasi bilan issiqlik uzatish. Havo kuchlari (AF) sovutish - fanatlar va shamollatgichlar yordamida majburiy havo aylanishi.



2000 KVA transformatorda qancha moy bor?

2000 kVA moy bilan to'ldirilgan{1}}transformatorning moy sig'imi odatda 1300 dan 1500 litrgacha. Bu maxsus dizayn va ishlab chiqaruvchining xususiyatlariga qarab farq qilishi mumkin.



2000 kVA yog 'to'ldirilgan transformatorda qancha izolyatsion moy ishlatiladi?

Standart 2000 kVA moyli transformator odatda 1200 dan 2500 litrgacha transformator moyini o'z ichiga oladi. Yog'ning aniq miqdori radiator konfiguratsiyasiga, sovutish dizayniga, kuchlanish sinfiga va ishlab chiqaruvchining texnik xususiyatlariga bog'liq.



2000 kVA transformator uchun odatda qanday kuchlanishlar mavjud?

Eng keng tarqalgan birlamchi kuchlanishlar 11kV, 13,8kV, 15kV, 20kV, 22kV va 33kV, umumiy ikkilamchi kuchlanishlar esa 400V, 415V, 440V, 480V va 690V ni o'z ichiga oladi. Loyiha talablariga muvofiq moslashtirilgan kuchlanish birikmalari ham ishlab chiqarilishi mumkin.



Qaysi biri yaxshiroq, yog 'turi yoki quruq turdagi transformator?

Yog'li transformatorlar odatda tashqi o'rnatishlar va yuqori quvvatli sanoat ilovalari uchun afzalroqdir, chunki ular sovutish samaradorligini oshirish, ortiqcha yuklanish qobiliyatini oshirish va xizmat muddatini uzaytiradi. Quruq turdagi transformatorlar odatda ichki foydalanish uchun tanlanadi, chunki ular yaxshi yong'in xavfsizligini ta'minlaydi, atrof-muhitga xavf tug'diradi va oddiyroq texnik xizmat ko'rsatadi.
