1500kVA yog 'to'ldirilgan transformatorning o'rash izolyatsiyasi dizayni va harorat ko'tarilishini nazorat qilish

kabi yuqori quvvatli birlikdan-ishlagandaO'rash izolyatsiyasi dizayni va harorat ko'tarilishini nazorat qilish1500kVA moyli transformatoruning ishlash muddati va ishonchliligini belgilovchi ikkita ustundir.



18 yildan ortiq tajribaga ega va 30 000㎡ aqlli zavodga ega yetakchi ISO9001:2015 sertifikatiga ega ishlab chiqaruvchi sifatida GNEE haddan tashqari issiqlik va elektr kuchlanishiga bardosh beradigan muhandislik quvvat uskunalariga ixtisoslashgan. Yomon izolyatsiya qisqa tutashuvga olib keladi; haddan tashqari harorat ko'tarilishi sariqlarni buzadi.



Ushbu texnik chuqur{0}}suvda biz GNEE ikkalasini ham a1500kVA moyli transformator25+ yil xavfsiz ishlaydi.

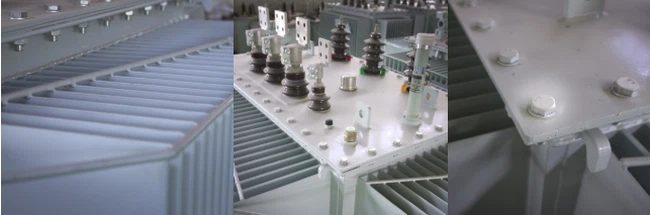

1500kVA yog 'to'ldirilgan transformator ishlab chiqarish uchun GNEE zavodi va ombori





GNEE umumiy sotuvchi emas-bizog'ir{0}}ishlab chiqaruvchiyiliga 50 000 tonna ishlab chiqarish bilan. Bizning texnik guruhimiz har bir loyihani ishlab chiqadigan va sinovdan o'tkazadigan 200 dan ortiq muhandislardan iborat1500kVA moyli transformatorIEC 60076, ANSI C57.12 va GB 1094 standartlariga muvofiq.



Xom ashyoni tekshirishdan tortib, harorat ko‘tarilishining yakuniy sinovigacha, har bir jarayon-uyda nazorat qilinadi. GNEE ni tanlaganingizda, siz to'g'ridan-to'g'ri zavod narxlari, qat'iy sifat nazorati va mahalliy tarmoq sharoitingizga moslashtirilgan izolyatsiyalash echimlariga ega bo'lasiz.





The1500kVA yog 'to'ldirilgan transformatorning o'rash izolyatsiyasi dizaynijihozning elektr uzilishiga qanchalik yaxshi qarshilik ko'rsatishini aniqlaydi. Izolyatsiya yuqori kuchlanishli (HV) o'rashni past kuchlanishli (LV) o'rashdan va yadro va tankdan ajratishi kerak. Tegishli izolyatsiya bo'lmasa, qisman zaryadsizlanish (PD) vaqt o'tishi bilan dielektrik kuchini buzadi va bu halokatli nosozlikka olib keladi.



Asosiy Izolyatsiya va Izolyatsiyaga-burilish-

a.da1500kVA moyli transformatorIzolyatsiya ikki toifaga bo'linadi:



Asosiy izolyatsiya:HV va LV o'rashlari o'rtasidagi to'siqlar va o'rash va tuproq (yadro / tank). Bunga odatda yuqori zichlikdagi pressbord to'siqlari va transformator moyi- yordamida erishiladi.



Izolyatsiyani-burilish-uchun:Mis yoki alyuminiy o'tkazgichning o'zida emal qoplamasi yoki qog'oz o'rash. Bu qo'shni burilishlar orasidagi qisqa tutashuvlarni oldini oladi.



Yuqori ishonchlilik uchun material tanlash

GNEE faqat foydalanadiA yoki B sinfidagi izolyatsiyalash tizimlari(105 darajadan 130 gradusgacha) moyga botiriladigan qurilmalar uchun-. Bizning materiallarimizga quyidagilar kiradi:

• Yuqori{0}}kraft qog'ozburilish izolyatsiyasi uchun o'tkazgichlarga o'ralgan.
• Matbuot tsilindrlariasosiy izolyatsiya to'siqlari uchun.
• Mineral moy (yoki tabiiy efir moyi)sovutuvchi va dielektrik suyuqlik sifatida xizmat qiladi.



Ushbu materiallar namlikni yo'qotish uchun vakuum ostida quritiladi, bu dielektrik kuchini sezilarli darajada yaxshilaydi va ichki kamon xavfini kamaytiradi.

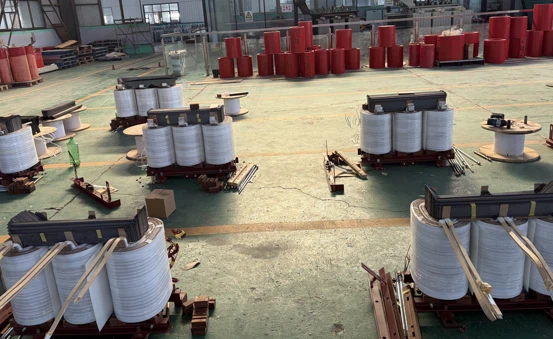

1500kVA yog 'to'ldirilgan transformator uchun o'rash izolyatsiyasini loyihalash jarayoni





Haroratning ko'tarilishi transformator uzoq umr ko'rishning yagona eng katta dushmanidir. The1500kVA yog 'to'ldirilgan transformatorning harorat ko'tarilishini nazorat qilisho'rash/issiq{0}}nuqta harorati va atrofdagi sovutish havosi harorati o'rtasidagi farqni bildiradi. Misol uchun, agar muhit 40 daraja bo'lsa va o'rashning o'rtacha harorati 105 daraja bo'lsa, harorat ko'tarilishi 65K (Kelvin).



Nima uchun harorat ko'tarilishi muhim

Nominal izolyatsiya sinfidan har 8 dan 10 gradusgacha ko'tarilishi transformatorning ishlash muddatini yarmiga qisqartiradi. Yuqori harorat tezlashadi:

• Qog'oz izolyatsiyasining oksidlanishi(uni mo'rt qiladi).
• Yog 'ichida loy hosil bo'lishi(sovutish samaradorligini pasaytirish).
• Kengayish va qisqarish(bo'sh ulanishlarga olib keladi).



a uchun1500kVA moyli transformator, standartlar o'rash haroratining o'rtacha ko'tarilishini 65K (A klassi izolyatsiyasi uchun) va issiq joy{1}}78K gacha cheklaydi.



Issiqlik hosil qiluvchi yo'qotishlarni hisoblash

Haroratning ko'tarilishi ichki yo'qotishlarning bevosita natijasidir:

• Yuk yo'qotishlari (mis yo'qotishlari):O'rashlarda I²R tomonidan ishlab chiqarilgan issiqlik.
• Yo'q-Yuklash yo'qotishlari (asosiy yo'qotishlar):Yadrodagi histerezis va girdob oqimlaridan issiqlik.

GNEE bitta prototipni yaratishdan oldin faol nuqtalarni bashorat qilish uchun ilg'or termal simulyatsiya dasturidan foydalanadi. Bu bizga bir xil issiqlik tarqalishi uchun dizaynni optimallashtirish imkonini beradi.





Muhandislik jamoasi buni taʼminlash uchun koʻp-bosqichli jarayonga amal qiladi1500kVA yog 'to'ldirilgan transformatoringizning o'rash izolyatsiyasi dizayniIEC talablaridan oshib ketadi.



Qatlamni o'rash va diskni o'rashni tanlash

• LV sariqlari (past kuchlanish):Odatda katta kesmali mis plyonka yoki tasma bilan qatlam bilan o'ralgan. Bu girdab yo'qotishlarini minimallashtiradi va izolyatsiya uchun silliq sirtni ta'minlaydi.
• HV sariqlari (yuqori kuchlanish):Voltaj taqsimotini nazorat qilish va impuls kuchlanishini kamaytirish uchun diskni o'rash yoki interleaved disk o'rash. Har bir disk sovutish uchun eksenel yog 'kanallarini yaratadigan pressboard bo'shliqlari bilan ajratilgan.



Vakuum bosimi bilan emdirish (VPI) jarayoni

Ushbu bosqichni o'tkazib yuboradigan arzon alternativlardan farqli o'laroq, GNEE barcha o'rashlarni a ga bo'ysunadivakuumli quritish va moyni emdirishtsikl. Namlik izolyatsiyaning dushmani{1}}ho'l transformator quruqga qaraganda 100 baravar yuqori qisman zaryadsizlanishi mumkin. Bizning VPI jarayonimiz quyidagilarni ta'minlaydi:

• Havo va namlikni to'liq olib tashlash.
• Har bir mikroskopik bo'shliqqa yog'ning to'liq kirib borishi.
• Dielektrik quvvati 40 kV/mm dan ortiq.



Chaqmoq impulsi uchun izolyatsiyani muvofiqlashtirish

A 1500kVA moyli transformatorhavo liniyalariga ulangan chaqmoq chaqishi (1,2/50 mks impuls) dan omon qolishi kerak. GNEE izolyatsion chekkalarni quyidagilar bilan loyihalaydi:

• Elektrostatik qalqonlarHV va LV o'rtasida.
• Burchakli halqalarvabaholash halqalarielektr maydonini bir tekis taqsimlash.
• Ko'tarilgan o'tish masofalariburilish minoralarida.



1500kVA yog 'to'ldirilgan transformatorning harorat ko'tarilishi sinovi





Haroratning ko'tarilishini nazorat qilish passiv emas-u ataylab gidravlik va termal dizaynni talab qiladi. GNEE sizni saqlash uchun uchta tasdiqlangan strategiyani amalga oshiradi1500kVA moyli transformatorsalqin.



Yog 'kanallarining optimallashtirilgan dizayni

Radial va eksenel sovutish kanallarining o'rash stackidagi aniq o'lchamini va joylashishini hisoblaymiz. Kengroq kanallar yog 'oqimini oshiradi, lekin qadoqlash zichligini kamaytiradi. GNEE issiqlikni turbulent nuqtalarga olib kelmasdan olib o'tish uchun neft tezligi etarlicha yuqori bo'lgan shirin joyni topish uchun hisoblash suyuqlik dinamikasidan (CFD) foydalanadi.



Radiator o'lchamlari va yog'ning aylanishi

Standart 1500kVA qurilmada 6 dan 8 gacha radiator paneli bo'lishi mumkin. GNEE yuqori-atrof muhitlar (cho'llar, tropik zonalar) uchun quyidagilarni taklif qiladi:

• Kattaroq radiatorlarfin sirtining ortishi bilan.
• Majburiy moy aylanishi (OF)issiqlik almashinuvini tezlashtirish uchun nasos bilan.
• Majburiy havo (AF)radiatorlar ostiga o'rnatiladigan sovutish fanatlari.



Optik tolali issiq-Spot monitoringi (ixtiyoriy)

Muhim o'rnatishlar uchun GNEE ishlab chiqarish jarayonida tolali optik zondlarni to'g'ridan-to'g'ri HV va LV o'rashlariga joylashtirishi mumkin. Bu haqiqiy{1}}issiq nuqta{2}}harorati maʼlumotlarini taqdim etadi, bu esa izolyatsiya buzilishidan oldin bashoratli texnik xizmat koʻrsatish imkonini beradi.

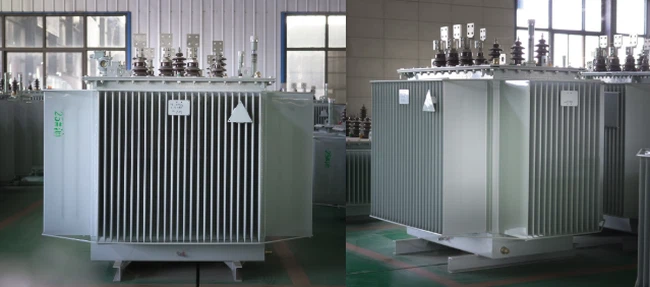

Quyida GNEE uchun standart dizayn parametrlari keltirilgan1500kVA moyli transformator(11kV/0,4kV, Dyn11, 50Hz). Ushbu qiymatlar doimiy to'liq yuk ostida xavfsiz ishlashni ta'minlaydi.

Parametr	Spetsifikatsiya	Eslatmalar
Nominal quvvat	1500 kVA	Uzluksiz MVA reytingi
HV/LV kuchlanish	11 kV / 0,4 kV	Maxsus kuchlanish mavjud
Izolyatsiya klassi	A sinfi (105 daraja)	Yoki so'rov bo'yicha B sinfi (130 daraja).
O'rash haroratining o'rtacha ko'tarilishi	65 K dan kam yoki unga teng	Qarshilik usuli bilan o'lchanadi
Yog 'haroratining yuqori ko'tarilishi	60 K dan kam yoki unga teng	Termometr bilan o'lchanadi
Issiq-haroratning koʻtarilishi	78 K dan kam yoki unga teng	IEC 60076-7 bo'yicha hisoblangan
Izolyatsiya materiallari	Yuqori{0}}zichlikdagi press taxtasi + Kraft qog'oz	Vakuumda quritilgan
Dielektrik quvvat (moy)	40 kV / 2,5 mm dan katta yoki unga teng	Termal qarishdan oldin va keyin
Sovutish turi	ONAN (yog'li tabiiy havo tabiiy)	ONAN, ONAF yoki OFAF variantlari
Qisman zaryadsizlanish darajasi	1,5 x kuchlanishda 50 pC dan kam yoki unga teng	1 daqiqa kafolatlangan
Malumot standarti	IEC 60076, IEEE C57.12	To'liq muvofiqlik sertifikati





The1500kVA yog 'to'ldirilgan transformatoringizning o'rash izolyatsiyasi dizayni va harorat ko'tarilishini nazorat qilishuning xavfsizligi, samaradorligi va ishlash muddatini bevosita belgilaydi. Yuqori{1}}sifatli izolyatsiya elektr uzilishining oldini oladi, aniq issiqlik boshqaruvi esa erta qarishni oldini oladi.



GNEE-da biz salqin va so'nggi o'n yilliklarda ishlaydigan transformatorlarni etkazib berish uchun ilg'or materiallar, vakuumli ishlov berish, CFD simulyatsiyasi va qattiq sinovlarni birlashtiramiz.



Siz 1500 kVA moyli transformator sotib olishni rejalashtiryapsizmi?

Ishonchlilikni tasodifga qoldirmang.Bugun GNEE bilan bog'laningbatafsil texnik taklif, izolyatsiya dizayni chizmasi va harorat ko'tarilishi kafolati uchun. Bizdan uchinchi tomon sinov hisobotlari-va jonli zavod safari imkoniyatlari haqida so‘rang. Loyihangiz talab qiladigan ishonchlilikni muhandislik qilaylik.



Narx so'rash



1500kVA moy bilan to'ldirilgan transformatorimning izolyatsiyasi sinfini yangilashim mumkinmi?
Ha. GNEE B (130 daraja) yoki F sinf (155 daraja) izolyatsiyasi bilan issiqlik bilan yangilangan qog'oz va yuqori haroratli yog' (tabiiy efir) yordamida loyihalashi mumkin.



Harorat ko'tarilishi chegaradan oshsa nima bo'ladi?
Transformator tez qariydi. O'rnatilgan{1}}o'rash harorati ko'rsatkichlari (WTI) va moy harorati ko'rsatkichlari (OTI) signal va ishga tushirish kontaktlari bilan buning oldini olish uchun standart hisoblanadi.



Namlik o'rash izolyatsiyasi dizayniga qanday ta'sir qiladi?
Namlik dielektrik kuchini keskin kamaytiradi. GNEE zavodi yig'ish paytida past namlikni saqlaydi va har bir transformator moyni to'ldirishdan oldin vakuumli quritishdan o'tadi.



1500kVA yog 'to'ldirilgan transformator uchun qanday sinov talab qilinadi?
1500kVA yog 'to'ldirilgan transformator sinovi o'rash qarshiligi, burilish nisbati, impedans kuchlanishi va izolyatsiya qarshiligi kabi muntazam sinovlarni, shuningdek, harorat ko'tarilishi va qisqa tutashuvga chidamlilik sinovlari kabi tur sinovlarini o'z ichiga oladi.



1500kVA moyli transformator qanday tashiladi?
1500kVA moyli transformator xavfsiz tarzda qadoqlangan va po'lat ramkalarda tashilgan; masofa va qoidalarga qarab, u yog 'bilan yoki quruq holatda-saytga yog' solingan holda jo'natilishi mumkin.



Tashish paytida qanday ehtiyot choralarini ko'rish kerak?
Tashish vaqtida 1500kVA yog 'to'ldirilgan transformator namlikning kirib borishi yoki ifloslanishini oldini olish uchun tik holatidadir, tebranishdan himoyalangan va muhrlangan bo'lishi kerak.



1500kVA yog 'to'ldirilgan taqsimlovchi transformatorni o'rnatish talablari qanday?
O'rnatish uchun beton poydevor, to'g'ri topraklama, moyni saqlash choralari, xavfsiz elektr bo'shlig'i va etarli shamollatish yoki sovutish maydoni talab qilinadi.



1500kVA yog 'to'ldirilgan transformatorni bino ichida o'rnatish mumkinmi?
Ha, lekin bino ichida o'rnatish xavfsiz ishlashni ta'minlash uchun yog 'saqlash tizimlari, yong'in to'siqlari va shamollatish tizimlari kabi yong'in xavfsizligi choralarini talab qiladi.
