10kV va 35kV kuchlanish darajasi: 2000kVA moy-tarqatish tarmoqlarida choʻmilgan transformatorlarning joylashuvini tanlash

Tarqatish transformatorlariga ixtisoslashgan yetakchi ishlab chiqaruvchi GNEE kompaniyasida mijozlarimiz duch keladigan eng tez-tez uchraydigan qarorlardan biri bu transformatorlarning joylashishini rejalashtirishda 10kV va 35kV kuchlanish darajalarini tanlashdir. 2000kVA moyli{1}}transformator. Ushbu qaror to'g'ridan-to'g'ri o'rta kuchlanishli tarqatish tarmoqlarining joylashuvi, xavfsizlik ruxsatnomalari, qurilish ishlari va umumiy hayot aylanish xarajatlarini belgilaydi.



18 yildan ortiq tajribaga ega va 150 dan ortiq mamlakatlarga jo'natilgan ISO{0}}sertifikatiga ega zavod sifatida GNEE ikkita loyiha bir xil emasligini tushunadi.



To'g'ri joylashtirilgan2000kVA moyli{1}}transformatorturar-joy, tijorat yoki sanoat ilovalarida ishonchli xizmat koʻrsatishni taʼminlovchi{0}}elektr samaradorligini saytga xos cheklovlar bilan muvozanatlashi kerak.

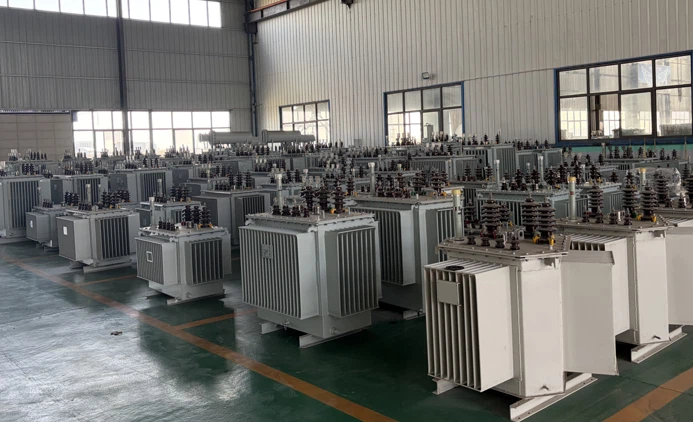

GNEE transformator ishlab chiqarish ustaxonasi



Siz EPC pudratchisi, kommunal xizmatlarni rejalashtiruvchi yoki zavod menejeri bo'lasizmi, kuchlanish darajasi va jismoniy joylashuvi o'rtasidagi o'zaro bog'liqlik kabelning kesishgan qismlaridan-podstansiya izigacha bo'lgan hamma narsani belgilaydi. Quyida biz boshqaradigan texnik, iqtisodiy va amaliy omillarni ajratamiz2000kVA moyli transformatorlar-joylashuvini tanlash10kV va 35kV da.





The2000kVA moyli{1}}transformatortaqsimlangan energiya yetkazib berish uchun asosiy tosh salohiyatini ifodalaydi. O'rta kuchlanishni past kuchlanishga tushirish uchun mo'ljallangan ushbu bloklar yirik turar-joy binolari, suv tozalash inshootlari, ishlab chiqarish ob'ektlari va savdo markazlariga xizmat qiladi.



Ularning moyga botirilgan dizayni-ajoyib sovutish, ortiqcha yuk bardoshliligi va tashqi va yarim-tashqi muhitda quruq turdagi muqobillardan ustun boʻlgan tasdiqlangan xizmat koʻrsatish rekordini taqdim etadi.



ni yaratadigan asosiy atributlar2000kVA moyli{1}}transformatortabiiy sovutish (ONAN), mustahkam izolyatsiya tizimlari va 10kV va 35kV birlamchi taqsimotlarga mosligi keng tarqalgan. Biroq, dizayn bosqichida tanlangan kuchlanish darajasi bu transformatorlarni qaerga va qanday o'rnatish kerakligini sezilarli darajada ta'sir qiladi.





a uchun tanlangan kuchlanish2000kVA moyli{1}}transformatorasosiy joylashish parametrlarini boshqaradi. Ikki variant -10kV va 35kV-har biri noyob imkoniyatlar va cheklovlarni taqdim etadi.



Sayt joylashuvi 10kV 2000kVA moyli-Transformatorlarning afzalliklari

10 kV taqsimlash tarmoqlarida,2000kVA moyli transformatorlar-joylashuvini tanlashyuk markazlariga yaqinlikni afzal ko'radi{0}}kV kabellar bir xil kVA nominal uchun yuqori oqimga ega, shuning uchun kuchlanish pasayishi va yo'qotishlar masofa bilan tez ortadi. Bu rejalashtiruvchilarni podstansiyani oxirgi foydalanuvchiga imkon qadar yaqinroq-ko'pincha u xizmat ko'rsatadigan ob'ektning ichida yoki yoniga joylashtirishga majbur qiladi. 10kV/0,4kV2000kVA moyli{1}}transformatorodatda ixcham beton yostiqlar yoki erga o'rnatilgan-qo'shimchalar ichida, o'rtacha BIL (asosiy izolyatsiya darajasi) bo'yicha tozalash talablari bilan mos keladi. Qurilish ishlari, odatda, oddiyroq va shahar va yarim sha{2}}joylar uchun umumiy oyoq izi boshqarilishi mumkin.



Tez texnik xizmat ko'rsatish uchun 10 kV qurilmalarni yog'ni tabiiy sovutish uchun etarli shamollatish ta'minlangan holda devor bilan o'ralgan ochiq hovlilarga yoki maxsus yopiq xonalarga birlashtirilishi mumkin. Yong'in xavfsizligi masofalari IEC 61936-1 ga muvofiq, lekin 10 kV pastroq izolyatsiya darajasi2000kVA moyli{1}}transformator(LI 75 kV AC 35 kV) minimal faza{2}}yerga-va fazadan{4}}fazaga{5}}bo‘shliqlarni kamaytiradi, bu esa muhandislarga qattiq uchastkalarda ko‘proq moslashuvchanlikni beradi.



Sayt joylashuvi 35kV 2000kVA moyli-Gʻoʻmdirilgan transformatorlarning afzalliklari

35 kV quvvat manbai tanlanganda,2000kVA moyli transformator-joylashuvini tanlashxarakterdagi oʻzgarishlar. 35kV tizimlar quvvatni uzoqroq masofalarga samaraliroq uzatadi, bu esa transformatorni yordamchi podstansiyadan uzoqroqda va baʼzan dispers yuk guruhining geografik markaziga yaqinroq joylashtirish imkonini beradi. Yuqori kuchlanish o'tkazgichning kesishishini qisqartirish va chiziqdagi yo'qotishlarni kamaytirish imkonini beradi, bu esa bir oz kattaroq maydonning narxini qoplashi mumkin.



Biroq, 35 kV2000kVA moyli{1}}transformatorizolyatsiyalash darajasini oshirishni talab qiladi (LI 170 kV AC 70 kV), bu katta jismoniy o'lchamlarga, og'irroq umumiy og'irlikka (taqqoslash mumkin bo'lgan 10 kV birlik uchun 5500 kg ga nisbatan taxminan 7 000 kg) va kengroq xavfsizlik bo'shliqlarini talab qiladi.



Poydevor va yog 'saqlash chuqurini mustahkamlash kerak va havoni tozalash zonalari kengayadi. Texnik xizmat koʻrsatish yoʻlaklari, oʻrta kuchlanishli oʻtkazgich qurilmalariga kirish va chaqmoqlardan himoyalanishni muvofiqlashtirish talabchanroq boʻlib, koʻpincha maxsus nimstansiya binosi yoki keng koʻchadagi portalni talab qiladi.





Aniqjoy tanlashbirliklar orasidagi fizik va elektr farqlarining aniq tasvirini talab qiladi. Quyidagi jadval GNEE muhandislari mijozlarga a saytida yordam berishda ishlaydigan odatiy texnik parametrlarni umumlashtiradi2000kVA moyli{1}}transformator.



Parametr	10kV 2000kVA Yog '-G'diruvchi transformator	35kV 2000kVA Yog '-Transformator
Nominal quvvat	2000 kVA	2000 kVA
HV reytingi	10 kV (yoki 11 kV)	35 kV (yoki 33 kV)
LV reytingi	0,4 kV / 0,69 kV	0,4 kV / 0,69 kV
Vektor guruhi	Dyn11 / Yyn0	Dyn11 / Yyn0
Empedans kuchlanishi	6.0% – 6.5%	6.5% – 7.0%
Sovutish usuli	ONAN	ONAN
Izolyatsiya darajasi (HV)	LI 75 AC 35 kV	LI 170 AC 70 kV
Taxminan Olchamlari (L×W×H)	2700×1800×2300 mm	3000×2100×2500 mm
Taxminan Umumiy vazn	5500 kg	7000 kg
Yog 'og'irligi	1200 kg	1600 kg
Amaldagi standartlar	IEC 60076, GB 1094	IEC 60076, GB 1094

Bu qiymatlar kabel kanallari, yuk ko'tarish logistikasi va poydevor dizayni-barcha asosiy elementlarga bevosita ta'sir qiladi.2000kVA moyli transformatorlar-joylashuvini tanlash.





Kuchlanish darajasidan tashqari, 10kV yoki 35kV bo'lishidan qat'i nazar, sayt uchun bir nechta universal talablar bajarilishi kerak.2000kVA moyli{1}}transformatortanlanadi.



2000kVA moyli-Transformatorlarni oʻrnatish uchun yongʻin xavfsizligi va tozalash talablari

Yog '{0}}to'ldirilgan transformatorlar yong'in xavfsizligini qat'iy rejalashtirishni talab qiladi. 10kV va 35kV quvvatli qurilmalar uchun transformator moyining 100% hajmini ushlab turadigan-shag'al bilan to'ldirilgan yog'ni saqlash chuqurlari, binolar yaqinida yong'inga chidamli{6}}ajratish devorlari va yong'inni o'chirish uchun yetarlicha kirish yo'llari kerak. The2000kVA moyli transformator-joylashuvini tanlashmahalliy yong'in qoidalariga va tobora ko'proq neft to'kilmasligiga oid ekologik qoidalarga e'tibor qaratishlari kerak.



35 kV kuchlanishli qurilmalar uchun zarur bo'lgan ajratish masofalari ko'pincha uchastkaning hajmiga bevosita ta'sir qiladigan yuqori nosozlik energiyasi tufayli ortadi. GNEE har doim loyihani dastlabki bosqichda-xususan yong‘in xavfini baholashni tavsiya qiladi.



2000kVA moydagi atrof-muhit va kirish omillari-Transformatorning joylashuvi

Toshqin tekisliklari, yuqori{0}}suv-bo'lgan zonalar va kuchli ifloslangan sanoat hududlari har qanday ob'ektning uzoq muddatli- ishonchliligini pasaytiradi.2000kVA moyli{1}}transformator. Joylashuvni tanlashda suv toshqini-bo‘lishi mumkin bo‘lgan zonalardan qochish kerak; muqarrar bo'lsa, baland plintlarni qurish kerak. Yetkazib berish, kranni ko‘tarish va{3}}saytda moyni qayta ishlash uchun tegishli yuk mashinalari ruxsati-kelishib bo‘lmaydi. 35 kV kuchlanishli blokning kattaroq jismoniy konverti kengroq eshiklar yoki eshik teshiklarini talab qiladi, ba'zan o'rnatish kunigacha e'tibordan chetda qoladigan tafsilot.

Yog'li transformator uchun-aniq lasan o'rashini- yoping





Iqtisodiy o'lchov ko'pincha yakuniy qarorni boshqaradi. A2000kVA moyli{1}}transformator10kV uchun baholanganlar, odatda, arzonroq -ishlab chiqarish narxiga va oddiyroq yordamchi uskunalarga ega. Biroq, agar yuk birlamchi podstansiyadan uzoqda bo'lsa, katta o'lchamli mis kabellar va kuchlanishni tartibga solish uskunasining narxi bu tejashni buzishi mumkin. Aksincha, 35 kV2000kVA moyli{1}}transformatordastlab{0}}transformator va uning ogʻirroq{1}}majburiy oʻtkazgich qurilmalari- uchun qimmatroq boʻladi, lekin qimmat boʻlgan oraliq tarqatish ustunlari va kabel oʻtkazmalarini bartaraf qilishi mumkin.



Saytni tayyorlash xarajatlari ham bir-biridan farq qiladi: 35 kV variant kattaroq poydevor, kengaytirilgan bo'shliqlar va og'irroq yuk ko'tarish mexanizmlarini talab qiladi. GNEE dastur muhandislari doimiy ravishda mijozlarga transformator narxlarini alohida-alohida solishtirish o'rniga loyihaning umumiy qiymatini modellashtirishda yordam berishadi, chunki faqat yaxlit ko'rinish optimal natijaga olib keladi.2000kVA moyli transformator-uchun joy tanlash.





Zavod{0}}to'g'ridan-to'g'ri ishlab chiqaruvchi sifatida GNEE har biriga chuqur muhandislik qobiliyatini olib keladi2000kVA moyli{1}}transformatorloyiha. Bizning dizayn guruhimiz sizning aniq 10kV yoki 35kV tizim talablaringizga mos-yuksiz va yuk yoʻqotishlari, impedans qiymatlari va oʻzgartirish moslamalari-konfiguratsiyalarini moslashtiradi. Biz har bir qurilmani IEC 60076 ga muvofiq sinovdan o'tkazamiz, uydagi laboratoriyamizda muntazam, turdagi va maxsus sinovlarni o'tkazamiz,{7}}har bir transformator izolyatsiya, harorat ko'tarilishi va qisqa tutashuv quvvati xususiyatlariga mos kelishini ta'minlaymiz.



Bizning ishtirokimiz tez-tez boshlanadijoy tanlashbosqich: biz sayt rejalarini ko'rib chiqamiz, poydevor shablonlarini taklif qilamiz, kabelga kirish yo'nalishlarini tekshiramiz va burmalar va sovutish yo'nalishlari bo'yicha maslahat beramiz. Ushbu savdodan oldingi yordam-sayt kutilmagan hodisalarini kamaytiradi va transformatorni mijozning tarqatish tarmog'i arxitekturasiga muammosiz birlashtiradi. Qattiq sanoat uchastkasi uchun ixcham 10kV dizayn kerakmi yoki qishloq oziqlantiruvchi uchun mustahkam 35kV birlik kerakmi, GNEE sertifikatlangan ishlab chiqarish liniyalariga va yetkazib berish uchun tajribali ishchi kuchiga ega.



2000kVA moyli transformator-toʻliq yigʻilgan va joʻnatish uchun yuk mashinasiga yuklangan





The2000kVA moyli transformatorlar-joylashuvini tanlash10kV va 35kV tarqatish tarmoqlarida elektrotexnika, qurilish ishlari, xavfsizlik qoidalari va umumiy xarajatlar tahlilini birlashtirgan ko'p tarmoqli muammodir. Noto'g'ri joylashtirilgan transformator-qanchalik yaxshi qurilgan bo'lishidan qat'i nazar,-bir necha yillar davomida bosh og'rig'iga sabab bo'ladi. GNEE bilan hamkorlik qilish orqali siz yuqori{6}}sifatli transformatordan ko'proq narsani olasiz; Siz kuchlanishni tanlashda rahbarlik qila oladigan, saytingizning joylashuvini optimallashtiradigan va zavodda sinovdan o'tgan-o'n yilliklar davomida xizmat ko'rsatishga tayyor bo'lgan qurilmani yetkazib beradigan texnik ittifoqchiga ega bo'lasiz.



Loyihangiz bilan oldinga siljishga tayyormisiz?

Bo'lajak rejangiz bo'yicha bepul-majburiyatsiz maslahat olish uchun bugun muhandislik jamoamiz bilan bog'laning.2000kVA moyli{1}}transformatortalablar. Sayt koordinatalari, yuk maʼlumotlari va kuchlanish parametrlarini bizga xabar bering-biz moslashtirilgan taklifni, jumladan, yetkazib berish muddati, narxlari va sayt integratsiyasini qoʻllab-quvvatlashni qaytaramiz.
