JP Outdoor Integrated Distribution Box

Henan GNEE Electric Co., Ltd. Xitoyda jp tashqi o'rnatilgan tarqatish qutisining eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biridir. Agar siz Xitoyda ishlab chiqarilgan jp tashqi o'rnatilgan tarqatish qutisini sotib olmoqchi bo'lsangiz, fabrikamizdan kotirovkalarni olishga xush kelibsiz. Sifatli mahsulotlar va o'rtacha narx mavjud.

NimaJP tashqi o'rnatilgan tarqatish qutisi?

TheJP tashqi o'rnatilgan tarqatish qutisio'lchash, chiquvchi oziqlantiruvchilar va reaktiv quvvat kompensatsiyasini yagona birlikda birlashtirgan keng qamrovli tashqi quvvat taqsimlash qurilmasi. U qisqa tutashuvdan, haddan tashqari yukdan, haddan tashqari kuchlanishdan va qoldiq oqimdan (oqish) himoya qilish kabi toʻliq himoya funktsiyalarini taʼminlaydi.

Oʻzining ixcham oʻlchami, jozibali koʻrinishi va tejamkor dizayni bilan JP tarqatish qutisi tashqi tirgaklarga oʻrnatilgan transformatorlar ustuniga-oʻrnatilgan boʻlib, u shahar va qishloq elektr tarmoqlarini oʻzgartirish loyihalari uchun ideal yangi{1}}avlod tarqatuvchi mahsulotga aylanadi.

Bir qarashda asosiy xususiyatlar

Model va ta'riflar

JP Distribution Box uchun standartlar va muvofiqlik

JP tashqi integratsiyalashgan tarqatish qutisi quyidagi milliy va xalqaro standartlarga qat'iy muvofiq ishlab chiqarilgan bo'lib, tarmoq loyihalari uchun ishonchli ishlash va me'yoriy muvofiqlikni ta'minlaydi:

• GB/T 7251.2-2023- Past kuchlanishli kommutator va boshqaruv moslamalari, 2-qism: Tarqatish uchun quvvat taqsimlash moslamalari va boshqaruv moslamalari
• GB/T 15576-2020- Past-kuchlanishli reaktiv quvvat kompensatsiyalari
• IEC 61439-1- Past kuchlanishli kommutator va boshqaruv moslamalari, Umumiy qoidalar (xalqaro standart)

JP tashqi tarqatish qutisining strukturaviy xususiyatlari

JP tashqi o'rnatilgan tarqatish qutisi chidamlilik, xavfsizlik va texnik xizmat ko'rsatish qulayligi uchun ishlab chiqilgan. Uning mustahkam konstruksiyasi og'ir tashqi muhitda-uzoq muddatli ishonchli ishlashini ta'minlaydi:

1. Korpusni qurish

Quti tuzilishi ikkalasida ham mavjudvertikal va gorizontalkonfiguratsiyalar. Qobiq undan ishlab chiqarilgan2 mm balandlikdagi{1}}sifatli zanglamaydigan po'latdan yasalgan plastinkako'p{0}}buklangan flanes jarayonidan foydalanish. Ixtiyoriy zanglamaydigan po'latdan yasalgan ikki qavatli kompozit plastinka asal chuqurchali tuzilishga ega bo'lib, olovga chidamlilik, atrof-muhit xavfsizligi, issiqlik izolyatsiyasi va kondensatsiyaga qarshi-mahsulotlarni ta'minlaydi.

2. Payvandlash va sirtga ishlov berish

Maxsus zanglamaydigan po'latdan payvandlash texnologiyasi yuqori umumiy strukturaviy mustahkamlikni ta'minlaydi. Sirt ko'zgudek silliq va toza, ko'rinadigan payvandlash izlari yo'q. Ichki o'rnatish nurlari va plitalari a foydalaningissiq{0}}suv galvanizli jarayon, kafolat beradi20 yillik korroziyasiz{1}}ishlash.

3. Eshik dizayni va xavfsizligi

Old va orqa eshiklar foydalanish, tekshirish va texnik xizmat ko'rsatish uchun qulay kirishni ta'minlaydi. Har bir eshik yuqori{1}}egiluvchanlik, eskirishga-bardoshli plomba tasmasi bilan o'ralgan va u bilan jihozlangan.ikkita eshik qulflari(koʻrinadigan va yashirin/oʻgʻirlikka qarshi-). Ko'rinadigan qulfga{2}}to'siqlarga qarshi, zangga-yomg'ir o'tkazmaydigan qopqoq kiradi. O'lchash kamerasi to'liq a bilan o'ralganqo'rg'oshin muhrlash moslamasibuzishni oldini olish uchun.



4. Shamollatish va kabelni boshqarish

Qutining pastki qismi shamollatish teshiklari va simi chiqish teshiklari bilan teshiladi. Yuqorida shamollatish kanallari va simli to'rlar mavjud. Qutining yon tomonidagi simi kirish gilzalari yomg'ir va begona moddalarning kirib kelishini oldini oladi. Ushbu dizayn keng qamrovlilikka erishadisuv o'tkazmaydigan, changga-chidamsiz, zangga-va{2}}xorijiy{3}}himoya, deb baholanganIP54.

5. Ichki komponentlar

Shkafda ochiq{0}}pichoqli kalit (izolyator), qolipli{1}}oʻchirgichlar, sigortalar, qoldiq tokni himoya qiluvchi oʻchirgichlar, kompozit kalitlar, aqlli reaktiv quvvat kompensatsiyasi boshqaruvchisi va quvvat kondensatorlari mavjud. Asosiy shina shkafning yuqori qismida joylashgan. Mis shinalari, N shinalari va PE shinalari muhim qismlarda issiqlik qisqaradigan trubkali-yalang'och misdan qilingan. Quvvat kondansatkichlari D (uchburchak) yoki Y (yulduzcha) tartibida sozlanishi mumkin.

JP Outdoor Integrated Distribution Box texnik parametrlari

Quyidagi jadvalda JP seriyali tashqi o'rnatilgan tarqatish qutisi uchun to'liq texnik xususiyatlar keltirilgan. Parametrlar muayyan loyiha konfiguratsiyasi va sxema raqamlariga qarab farq qilishi mumkin.

JP Distribution Box uchun operatsion muhit

JP tashqi integratsiyalashgan tarqatish qutisi quyidagi ekologik sharoitlarda ishonchli ishlash uchun mo'ljallangan. Ushbu parametrlardan oshib ketadigan o'rnatishlar uchun maxsus echimlar maslahatlashuvdan so'ng mavjud.

Eslatma: Yuqoridagi shartlar oshib ketgan bo'lsa, maxsus konfiguratsiyalar mavjud. Maxsus xizmat shartlari uchun muhandislik guruhimiz bilan maslahatlashing.

JP Outdoor Integrated Distribution Box ilovalari

JP tashqi integratsiyalashgan tarqatish qutisi keng ko'lamli quvvat taqsimoti, o'lchash, himoya qilish va reaktiv quvvat kompensatsiyasi stsenariylariga mos keladigan ko'p qirrali keng qamrovli boshqaruv qutisi. Uning asosiy qo'llanish sohalariga quyidagilar kiradi:

• Shahar elektr tarmoqlarini o'zgartirish
• Qishloq tarmoqlarini yangilash loyihalari
• Substansiyalar va tarqatish tugunlari
• Zavodlar va ishlab chiqarish ob'ektlari
• Sanoat va tog'-kon korxonalari
• Yirik{0}}elektr stansiyalari
• Neft va kimyo korxonalari
• Yirik po'lat zavodlari
• Koʻp qavatli{0}}bino quvvat markazlari
• Reaktiv quvvat kompensatsiya tizimlari
• Uy-joy jamiyati elektr energiyasini taqsimlash
• Tijorat binolarni o'lchash

JP tarqatish qutisi ayniqsa, mos keladiustunga-o'rnatilgan transformator qurilmalaribu yerda joy cheklangan va koʻp funksiyali integratsiya-eng katta qiymatni beradi. U tarqatish transformatori va oxirgi{2}}foydalanuvchi yuklari oʻrtasida muhim bogʻlovchi boʻlib xizmat qiladi va yagona, ixcham, ob-havoga chidamli paketda oʻlchash, himoya va quvvat sifatini yaxshilash imkonini beradi.

JP Outdoor Integrated Distribution Box-ga qanday buyurtma berish mumkin

Loyiha talablariga toʻliq mos keladigan JP tarqatish qutisini yetkazib berishimizni taʼminlash uchun soʻrovingizni yuborishda quyidagi maʼlumotlarni taqdim eting:

1. Mahsulot modeli- JP seriyali belgi va transformator quvvati
2. Struktura turi- Vertikal yoki gorizontal konfiguratsiya
3. Asosiy sxemaning raqami- Imkoniyat va talablar asosida 01–10 sxemalaridan tanlang
4. Komponent spetsifikatsiyalari- Asosiy komponentlarning modeli va texnik parametrlari (to‘xtatuvchilar, kondansatörler va h.k.)
5. Miqdori- Kerakli birliklar soni
6. Maxsus talablar- Har qanday maxsus spetsifikatsiyalar, balandlik yoki harorat sharoitlari yoki qoʻshimcha funksiyalar

Bizning muhandislik guruhimiz sizning talablaringizni ko'rib chiqadi va 24 soat ichida batafsil kotirovkalarni taqdim etadi, shu jumladan texnik chizmalar va yetkazib berish muddati.

TSS

JP tashqi o'rnatilgan tarqatish qutisining himoya darajasi qanday?

JP tashqi o'rnatilgan tarqatish qutisi IP54 himoya darajasiga ega bo'lib, suv o'tkazmaydigan, changdan{1}}zanglamaydigan, zangga qarshi-va{3}}chet{4}}biznesdan himoya qiladi. Qopqoq 2 mm yuqori sifatli zanglamaydigan po'latdan{7}}ko'p buklanadigan gardish jarayoniga ega bo'lgan plastinkadan yoki olovga chidamlilik, issiqlik izolatsiyasi va kondensatsiyaga qarshi-ko'rsatkichlar uchun ko'plab chuqurchalar tuzilishiga ega zanglamaydigan po'latdan yasalgan qo'sh sendvich plastinkadan qilingan. Ichki komponentlar 20 yillik korroziyaga chidamliligi uchun{11}}issiq galvanizli ishlovdan foydalanadi.

JP tarqatish qutisi qanday transformator quvvati diapazonini qo'llab-quvvatlaydi?

JP tashqi o'rnatilgan tarqatish qutisi 30 dan 400 kVA gacha bo'lgan transformator quvvatlarini qo'llab-quvvatlaydi. Turli quvvat diapazonlari va o'rnatish talablarini qondirish uchun bir nechta sxema raqamlari (01–10) bilan gorizontal va vertikal konfiguratsiyalarda mavjud. Ushbu diapazondan tashqari quvvatlar uchun muhandislik guruhimiz bilan maslahatlashgandan so'ng maxsus echimlar mavjud.

Gorizontal va vertikal JP tarqatish qutilari o'rtasidagi farq nima?

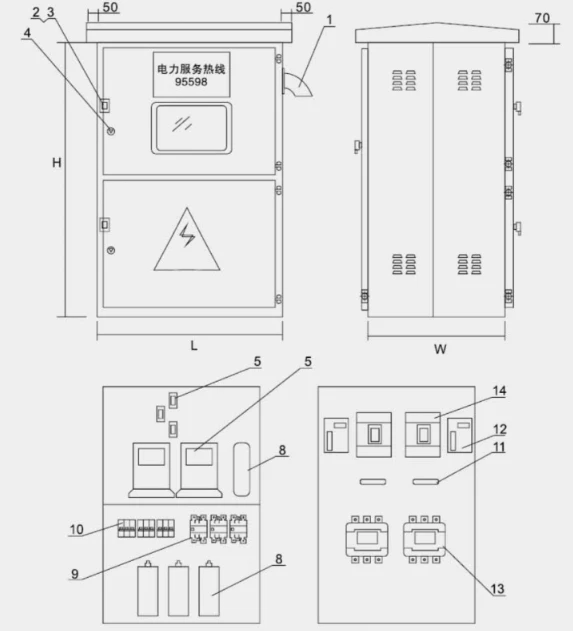

Gorizontal JP tarqatish qutisi kengroq va qisqaroq bo'lib, odatda qutb bo'shlig'i kengroq o'rnatish izini ruxsat berganda ishlatiladi. Vertikal konfiguratsiya balandroq va torroq bo'lib, gorizontal bo'shliq cheklangan o'rnatish uchun ideal. Ikkala tur ham bir xil funksionallik va himoya darajasini taklif qiladi. Tanlov maxsus qutb o'lchamlariga, transformator quvvatiga va sayt sharoitlariga bog'liq. Gorizontal o'lchamlar 800 × 450 × 700 mm dan 1100 × 600 × 800 mm gacha; vertikal o'lchamlar 600 × 450 × 1000 mm dan 800 × 600 × 1100 mm gacha.
